BIG WING bunnpanne 4WD Cosworth.

[ 5 april 2011 ]

Når en bygger skikkelige motorer så må en også gi motoren de beste forutsetninger og driftsforhold.

Oljesystemet er i så måte noe av det viktigste og på 4 syl Cosworth motorer ifra FORD er det obligatorisk med en bedre bunnpanne løsning på både 4wd utgavene som 2wd.

Flere av EBB TECH sine kunder på motorsiden ønsker å få denne modifiseringen utført.

Jeg tenkte jeg kunne vise en av løsningene som EBB TECH leverer for dette.

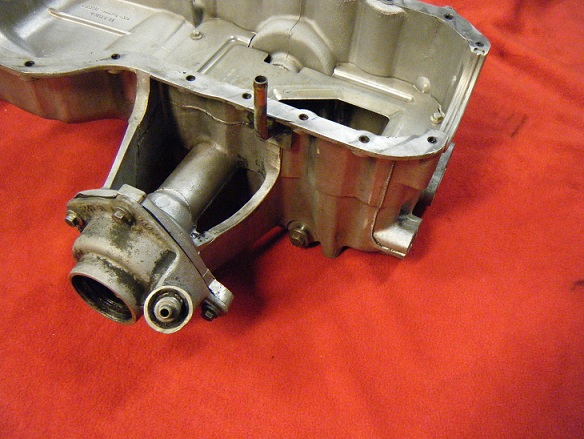

Her ser du en helt original og umodifisert 4×4 bunnpanne.

Den gjør jobben sin greit nok men når vi strekker strikken lengre enn langt vil vi ha mer volum for mer olje.

Vi må modifisere bunnpannen , ved å sveise inn og modifisere slik at vi får en bunnpanne til slutt som rommer mer volum samtidig som den ikke blir ett problem mht plass osv..

EBB har lagd en genial liten sjablong pakke for delene som vi trenger å skjære ut i aluminium for å få dette til

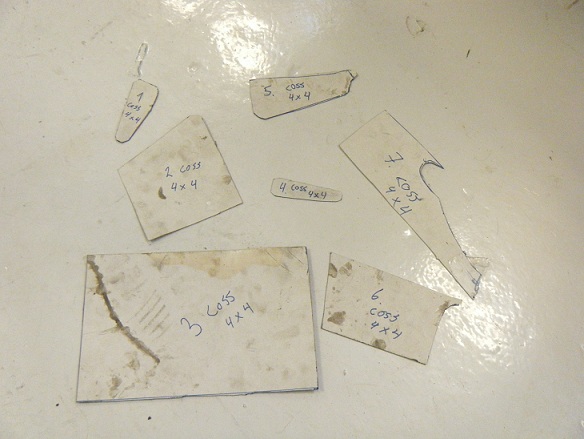

Disse er bare pappbiter som danner målene for bitene vi trenger til ombyggingen

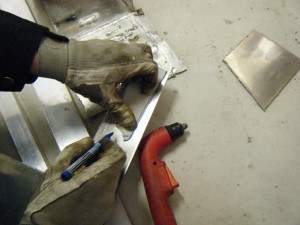

Sjablongene overføres til platebitene slik

Etterpå er det bare å plasma-skjære ut de opprissede bitenes form og størrelse

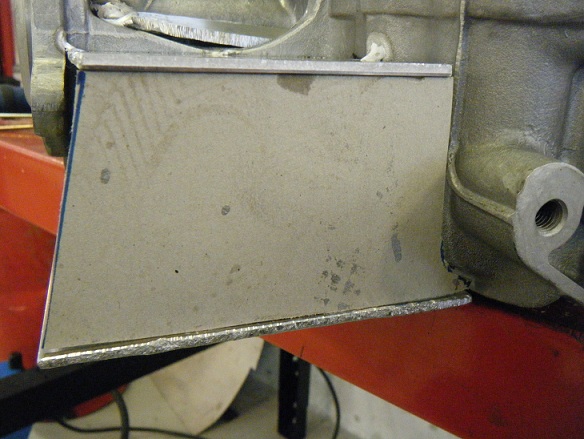

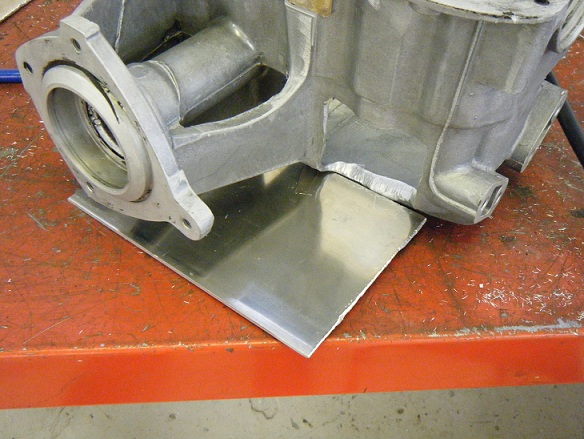

Her har jeg åpnet opp den originale bunnpannen på strategiske steder og er i gang med å tilpasse de første bitene

Bruker sjablongene som kontroll for neste bit og tilpassningen for den enkelte bit og plassering av dem

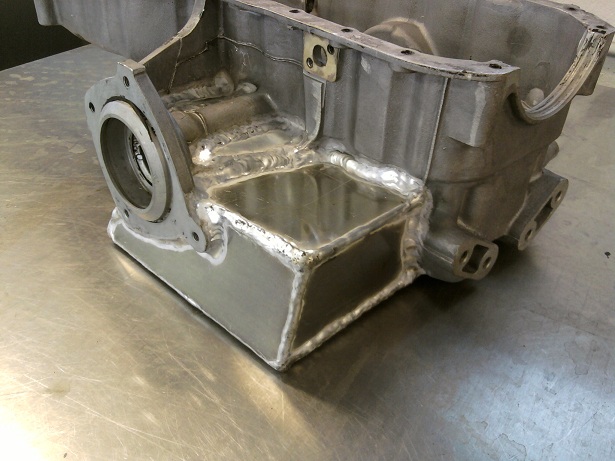

Vel , for å si som de sier på fjernsynskjøkkenet , jeg har jukset litt og voila her er det ferdige resultatet

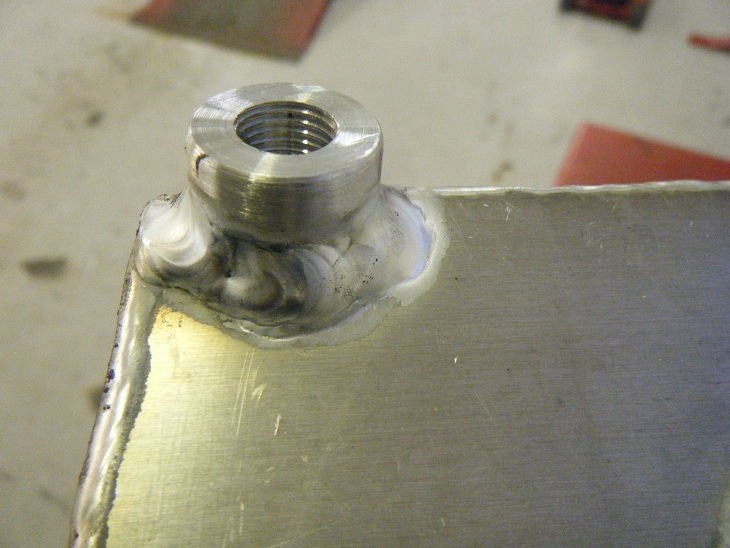

Underveis ved produksjonen er det en del detaljer som skal klaffe som forvarming , hindre pannen å bli skjev , lage tappeplugg og matche innvendige kanter etter sveis , litt av hvert kan en vel si 🙂

Bunnpannene levers også ferdig pulverlakkerte for den som vil ha det..



Skulle du være i behov av en modifisert bunnpanne til nettopp din Cosworth så ta gjerne kontakt for pristilbud / levering.
