Cosworth spjeldhus adapter.

EBB TECH lager gjerne enkeltstående detaljer helt ifra bunnen av.

En kunde hadde handlet ett innsug med ganske så stor flens for montering av spjeldhuset han skulle benytte seg av på sin Ford Sierra Cosworth.

Dette BMW spjeldhuset har vi brukt mye på slike ombygginger men den adapterplaten som fulgte med innsuget var for stor både for diameter på bmw sjeldhuset og for boltsmønsteret dette spjeldhuset har.

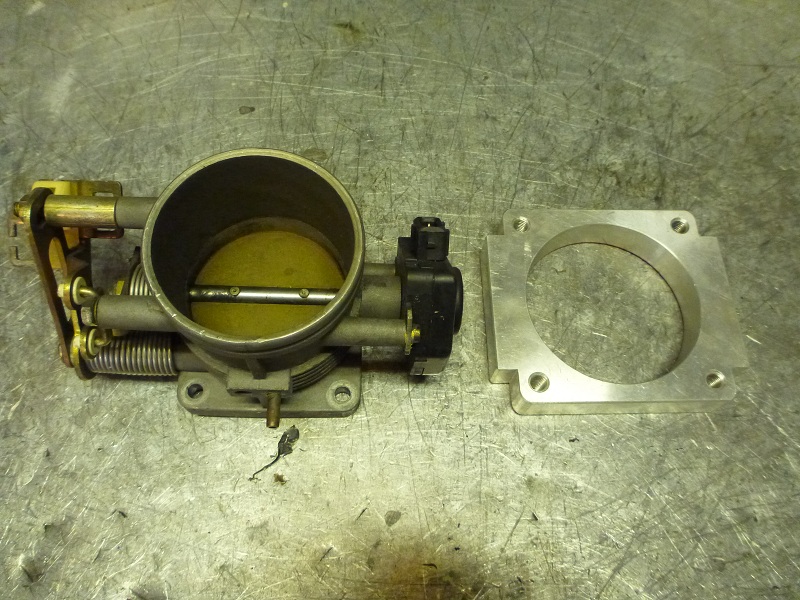

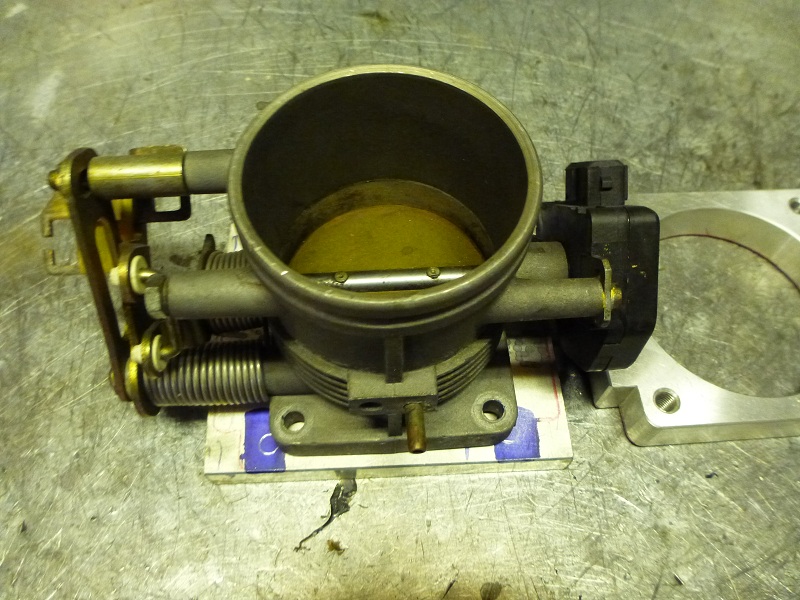

Her har jeg plassert sjeldhuset på ett stykke aluminium jeg har tenkt å lage adapterplaten av og vi kan se hvordan det skal se ut for å passe

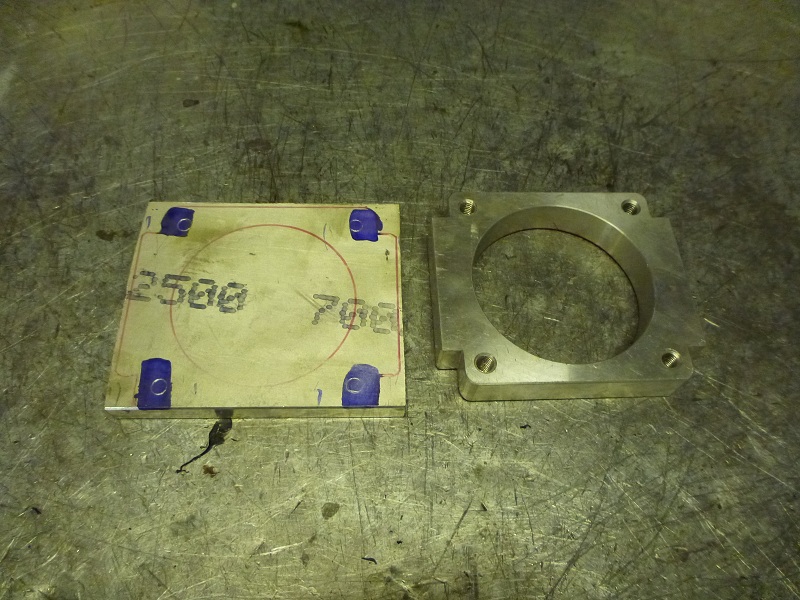

Tar vi bort spjeldhuset ser vi litt bedre hvordan vi må lage noen huller og frese ut det store hullet til selve spjeldet

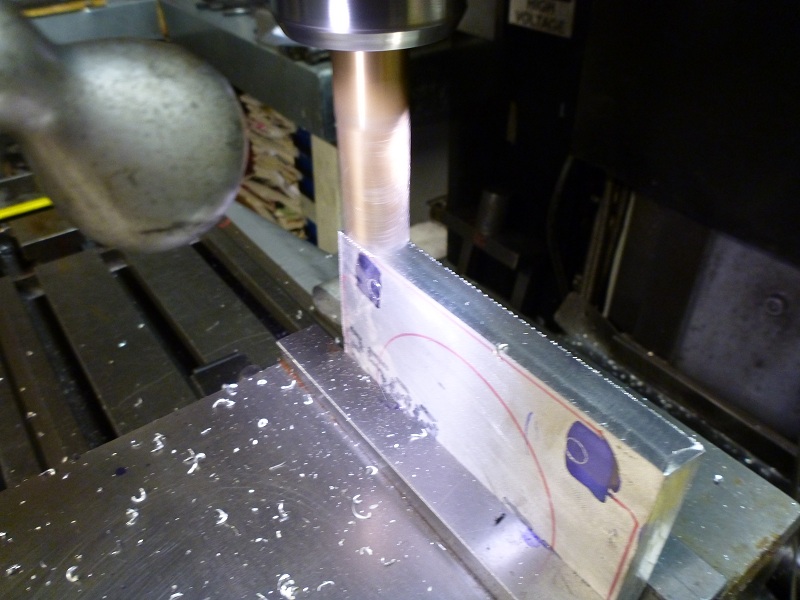

Jeg freser sidene på emnet slik at ting blir vinkelrette og videre maskinering blir riktig

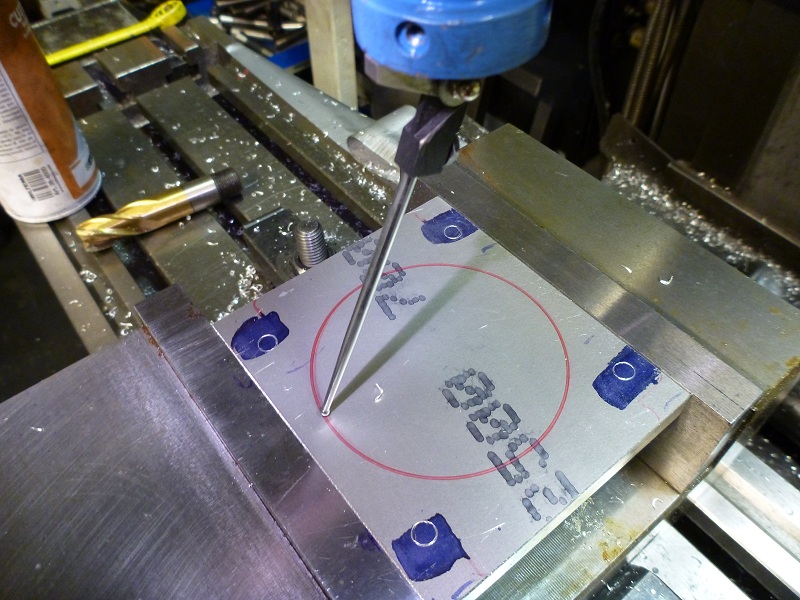

Når alt er klart så monterer jeg emnet inn i skrustikken og sentrerer med denne enkle klokken her

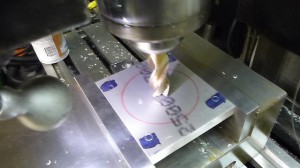

Da er det bare å putte inn en fres i maskinen , knotte inn  ett sirkelprogram og kjøre ivei

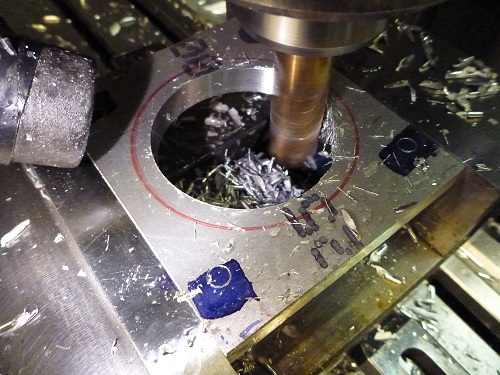

Etter litt arbeide ser det slik ut

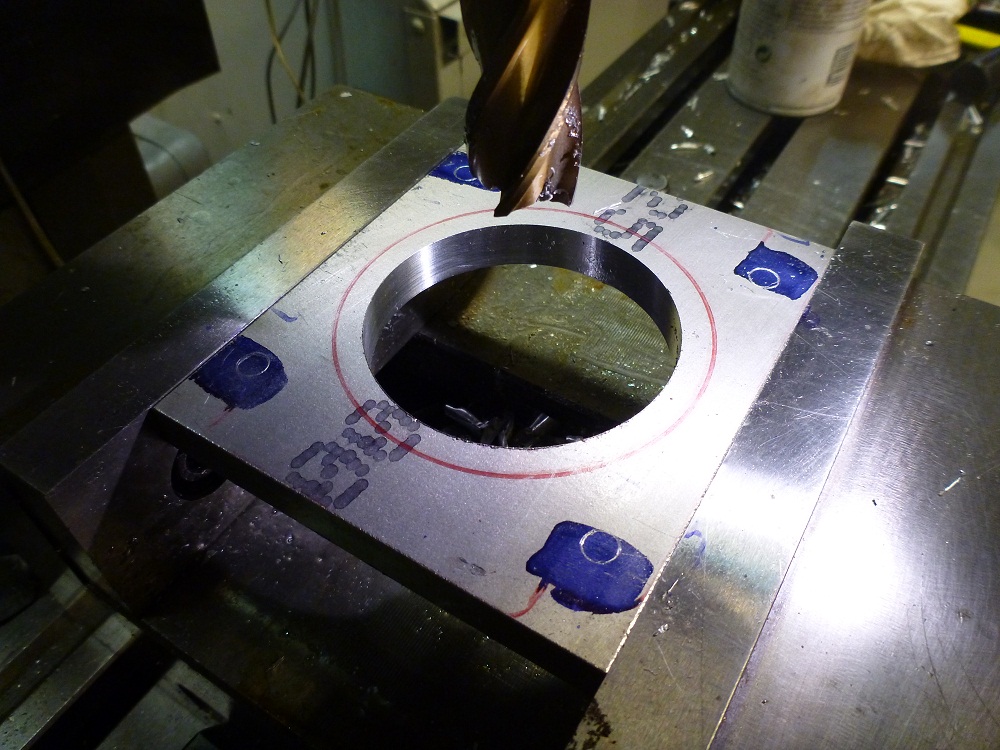

Ferdig frest spjeldhull

Så er det bare å borre ut de 8 hullene som skal være monteringspunkter for selve adapterplate til innsuget og spjeldhus til adapterplaten

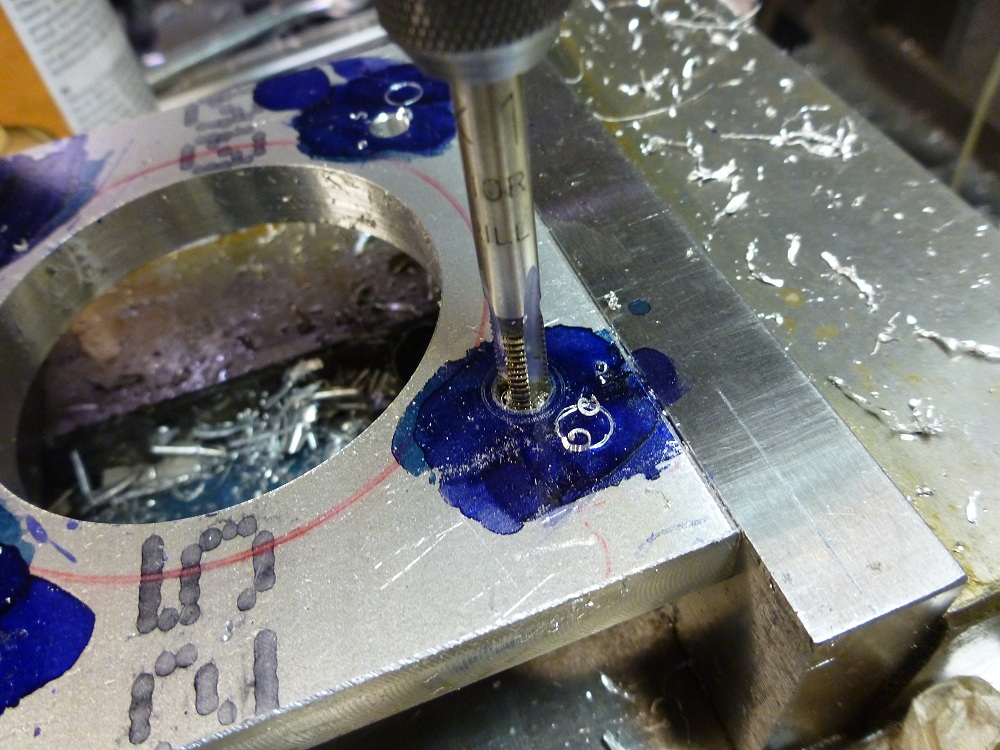

Det skal være noen M6 gjenger for å få festet spjeldhuset til adapterne og de setter jeg her

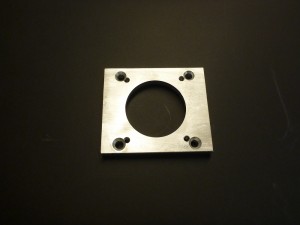

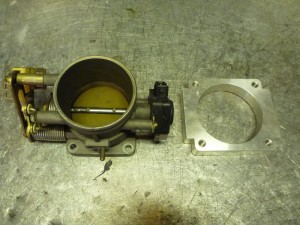

Da var alle arbeidene ferdige og adapterplaten er klar for montering i Cosworth`en.

Den viste seg å passe  utmerket og plasseringen klaffet også bra på selve motoren så da var den saken biff 🙂

Skulle ditt prosjekt være i behov av en spesiell eller unik del så ta gjerne kontakt for pristilbud.
