Pontiac 400 V-8 topp overhaling.

EBB TECH har erfarfing med mange forskjellige V-8 motorer .

I form av hele motorbygg , avbalanseringer , toppjobber eller delrenoveringer.

Noen av disse er rene std overhalinger for å få ting litt på stell. Her forleden dukket ett sett med Pontiac 400 -v8 topper opp på benken for litt reparasjon.

La oss ta en titt på det med litt bilder og tekst.

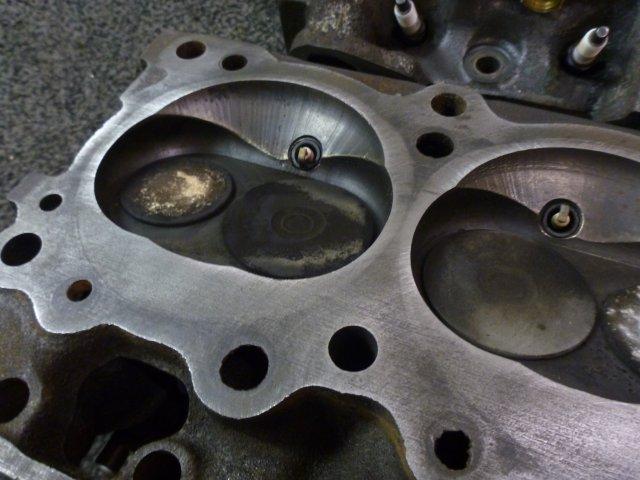

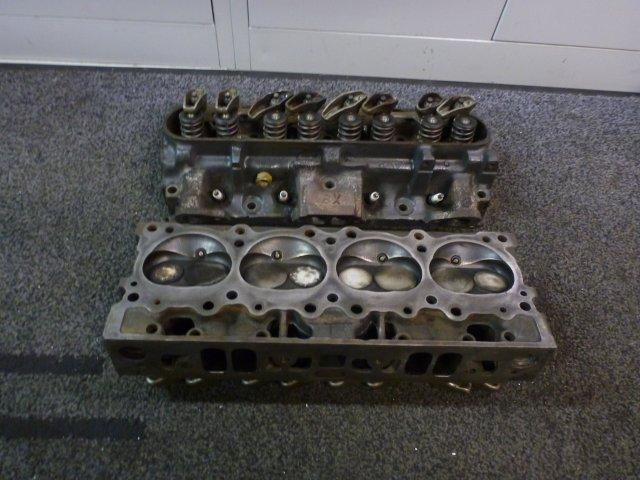

Her er de før vi  setter i gang :

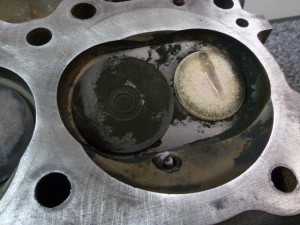

Toppene har tilbakelagt endel km med tilhørende rester av forbrenningsprosessen i både kanaler og ventiler :

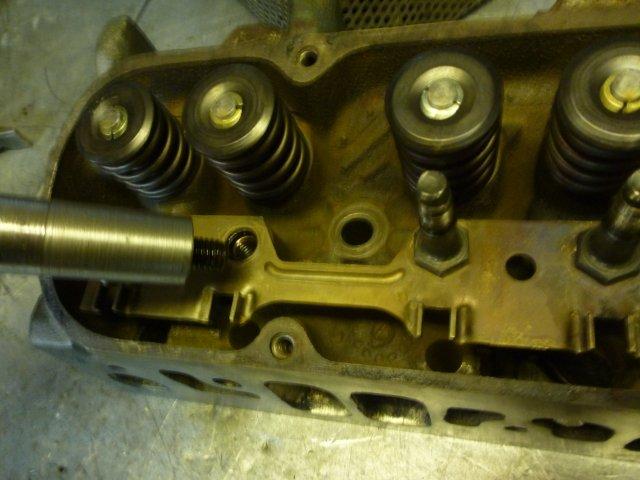

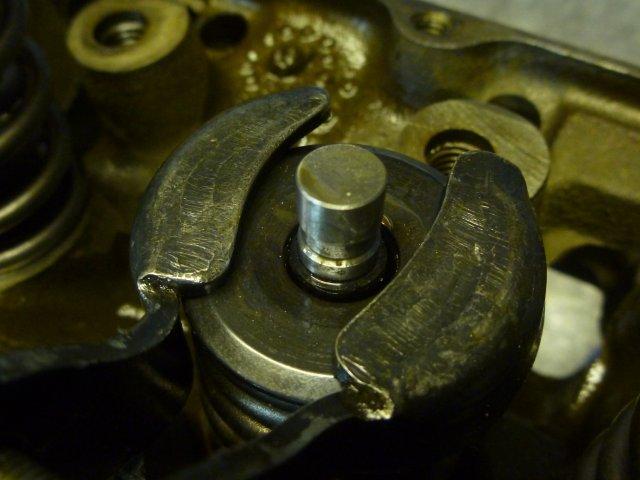

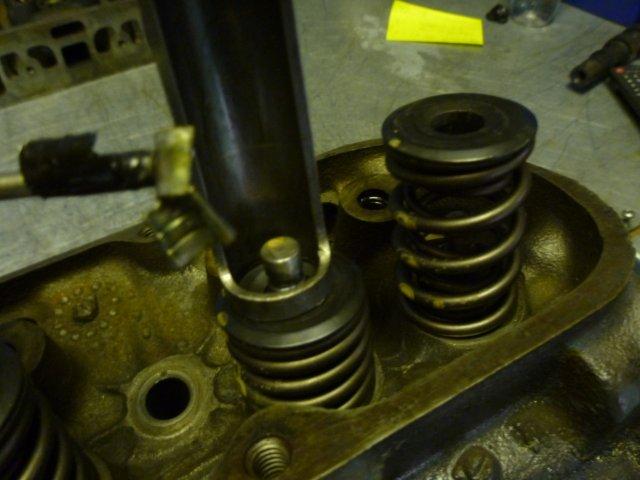

Vi må først demontere toppene , få ut innmaten og titte litt på tilstanden på delene før vi gjør mer :

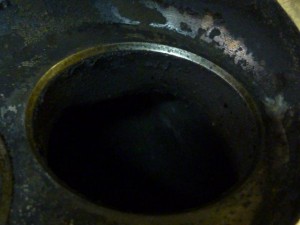

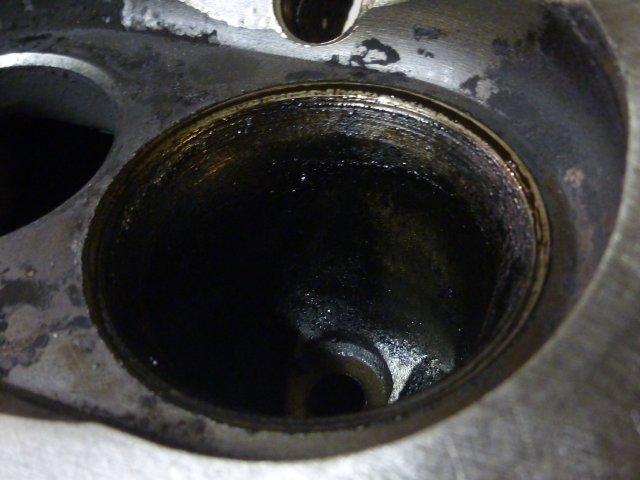

Ventiler er ute og vi kan se tilstanden på ventilseter og ventiler :

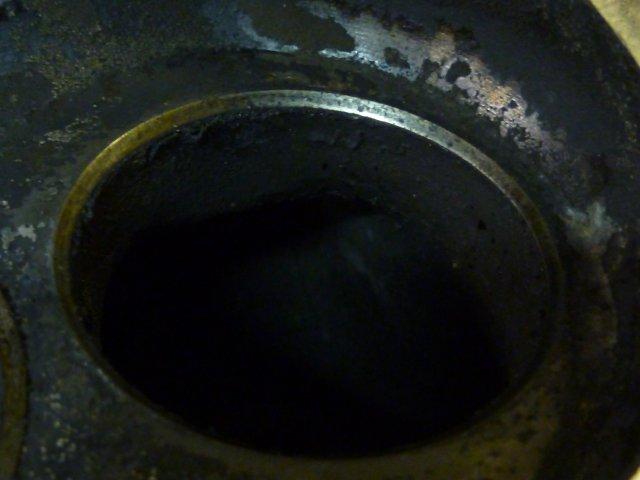

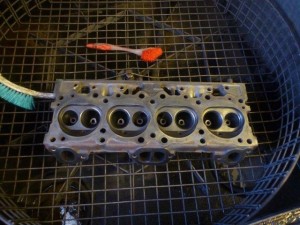

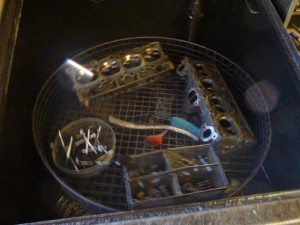

Ventilsetene har flere tegn på pitting og seteskader som vi må gjøre noe med men først skal vi rengjøre toppene i delevasker :

Etter en trykktest for sprekker er de klar for arbeider.

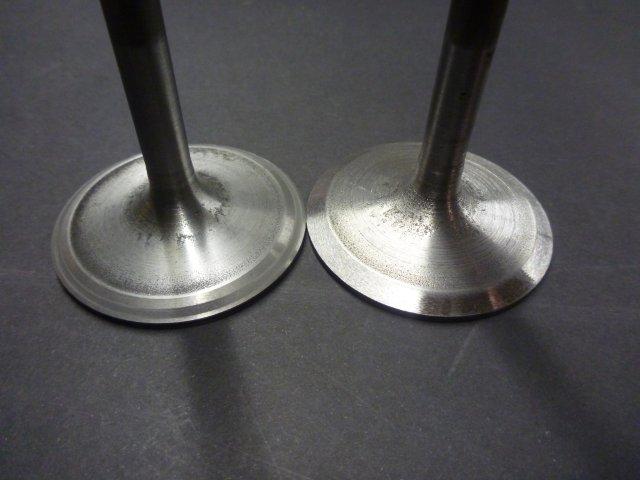

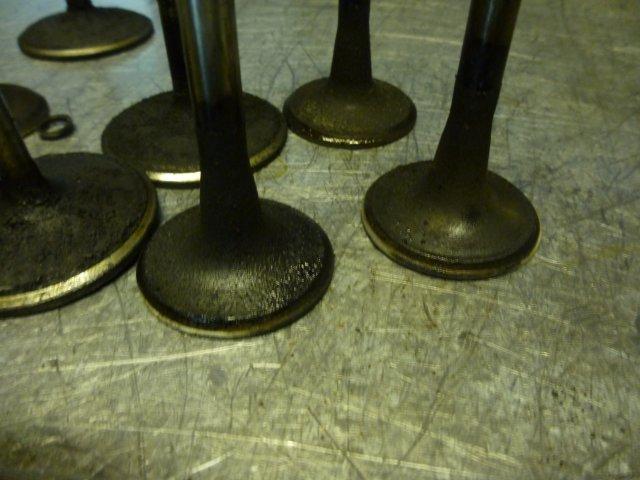

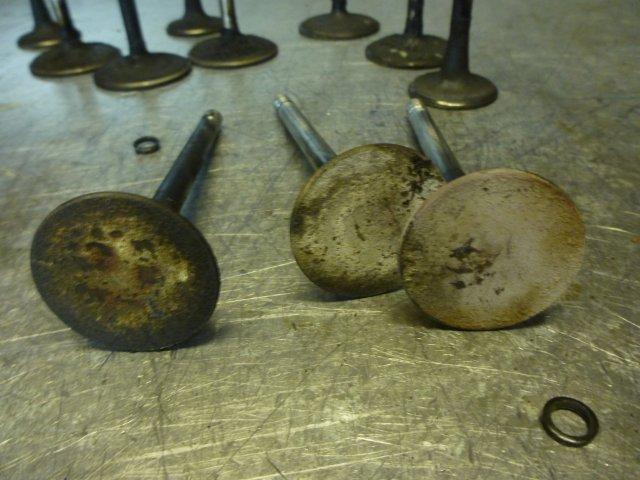

Slik så ventilene ut og en skjønner lett at de ikke er i stand til å gjøre jobben sin slik de må for å holde tett :

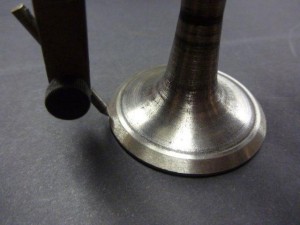

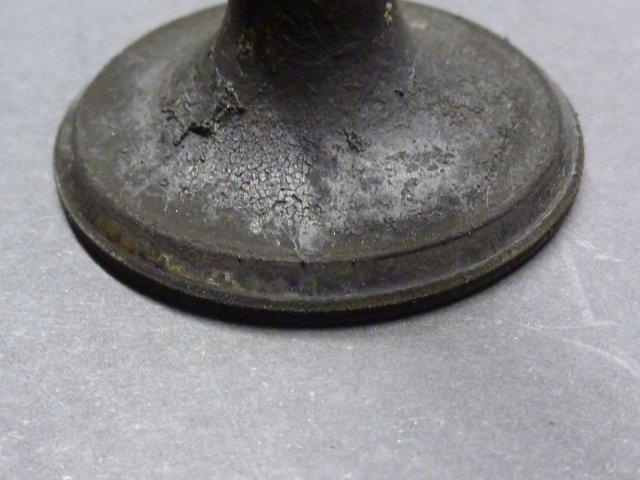

Flere av eksos-ventilene har regelrett ett » søkk » i anleggsflaten som vi må gjøre noe med :

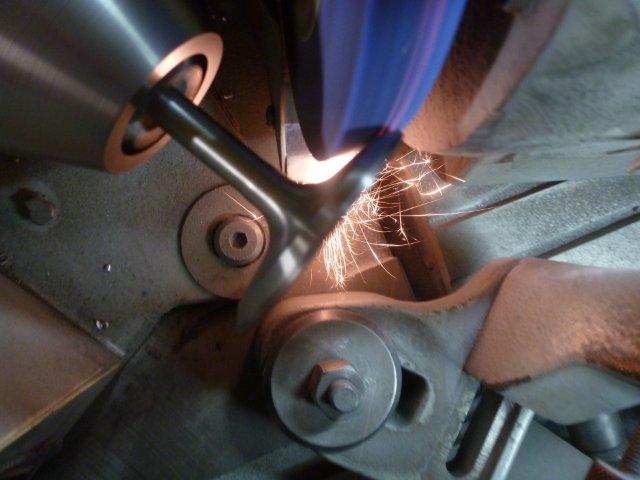

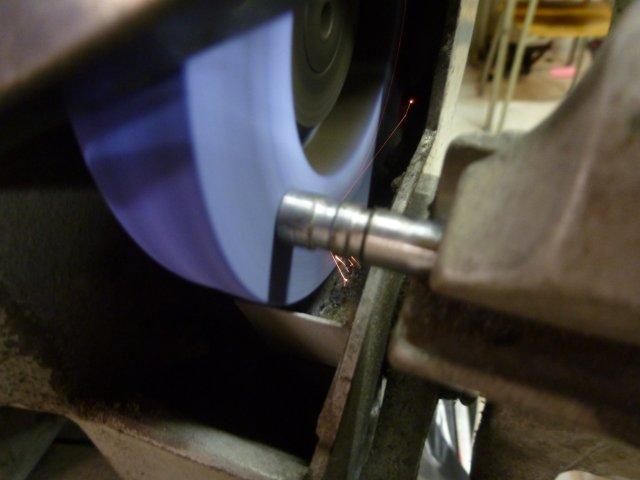

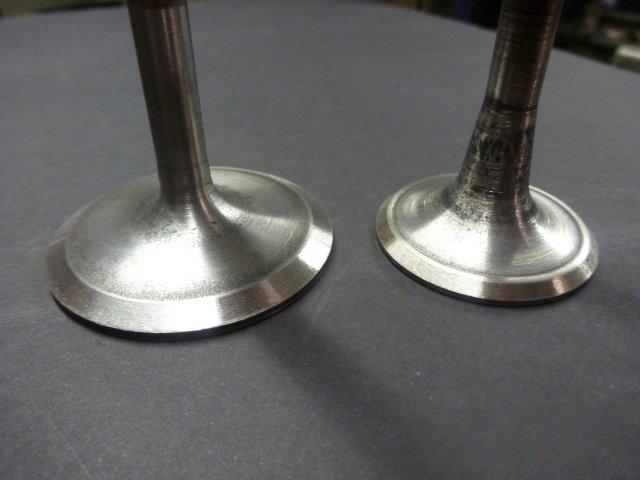

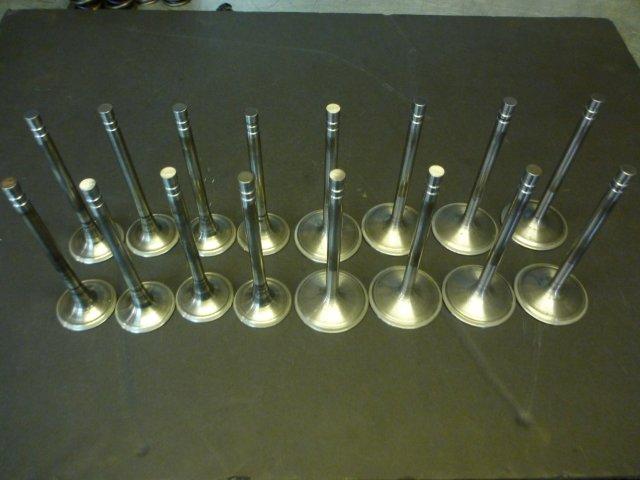

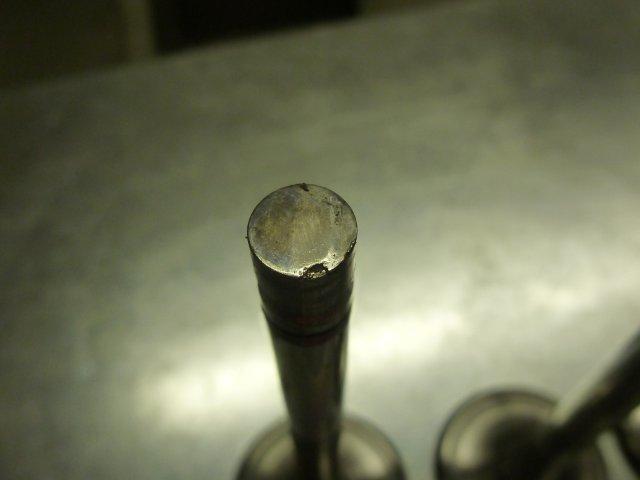

Ventilene skal først rengjøres , sprekktestes og så slipe til ventilsete-arealene med sine 30 og 45 graders vinkler :

Nå er de klar og da skal vi jobbe litt med noe andre detaljer.

Først fant jeg at merkelig nok hadde 1 av styringene en sinnsyk stor klaring , altså stor diameter = stor slitasje.

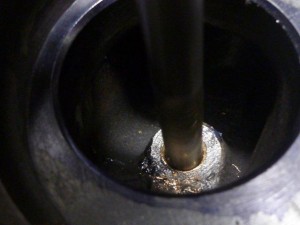

Se her hvor romslig det har blitt mellom ventil og styringshull :

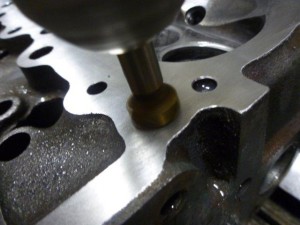

Her skal vi utføre en reparasjon ved hjelp av dette verktøyet her som freser hullet til en større dimensjon , meget presist :

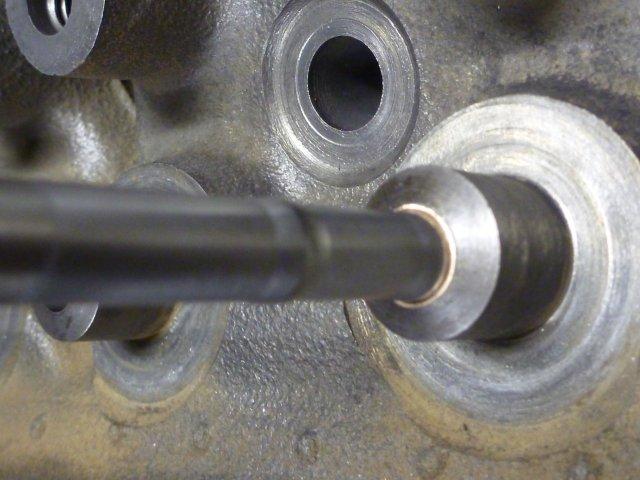

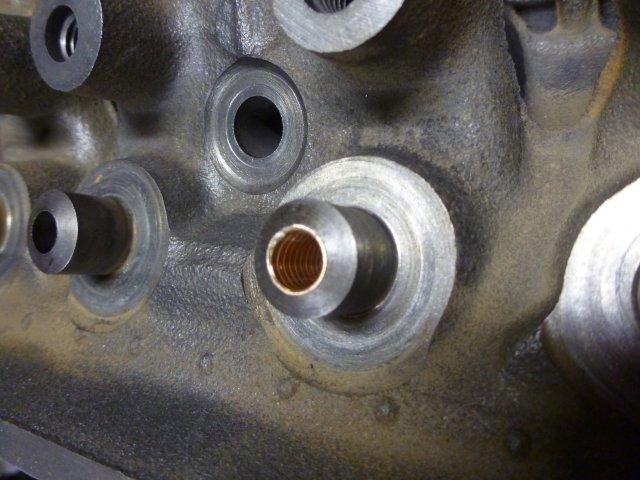

Deretter presser vi inn en ny » styring » i spesial materiale :

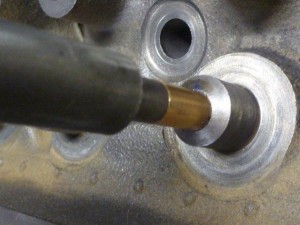

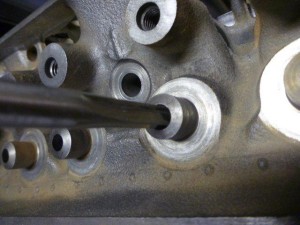

Denne styrings-hylsen blir nå den nye styringen som vi trenger å brotsje til korrekte klaringer for ventilen og det gjøres her med en såkalte kule-brotsj og til slutt med en spiral-brotsj til venstre og ferdig montert , brotsjet og tilpasset :

Da kan vi begynne våre ventil-sete arbeider .

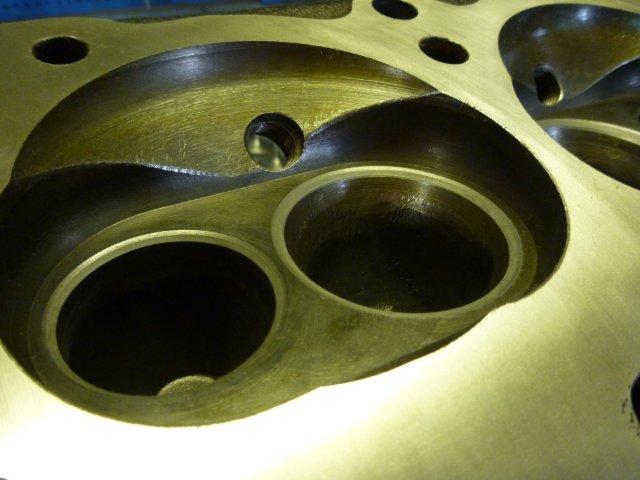

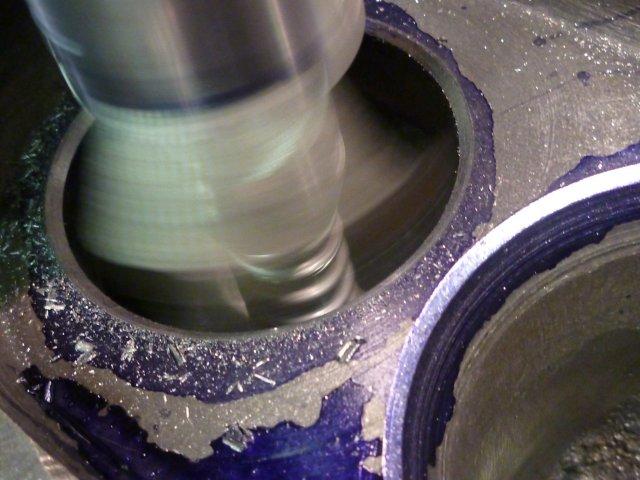

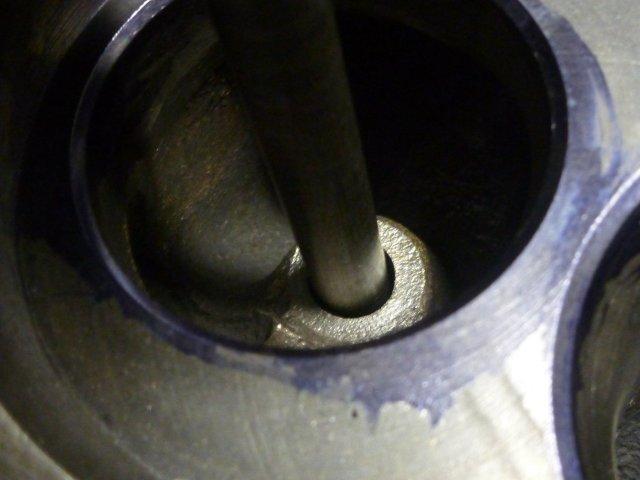

Måler ut hvor setet skal komme og freser med multi-angle cuts respektive In & Ex seter:

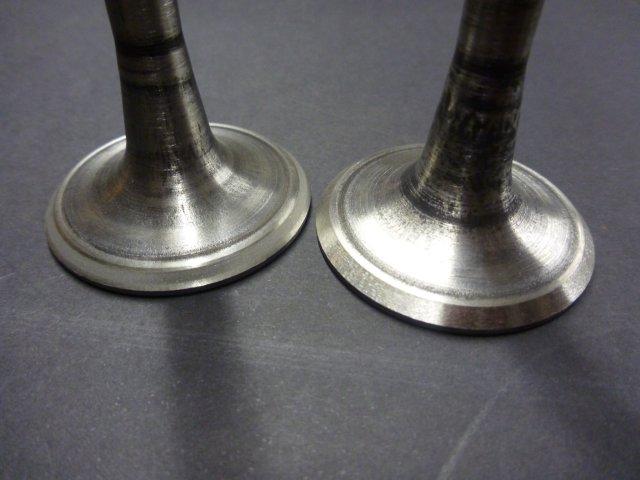

Når ventilene er tilpasset med pasta i de nye freste setene ser vi hvor anlegget er på de grå ringene i ventiltallerkenes hode :

Dette ble jo riktig så bra , tette og fine 🙂

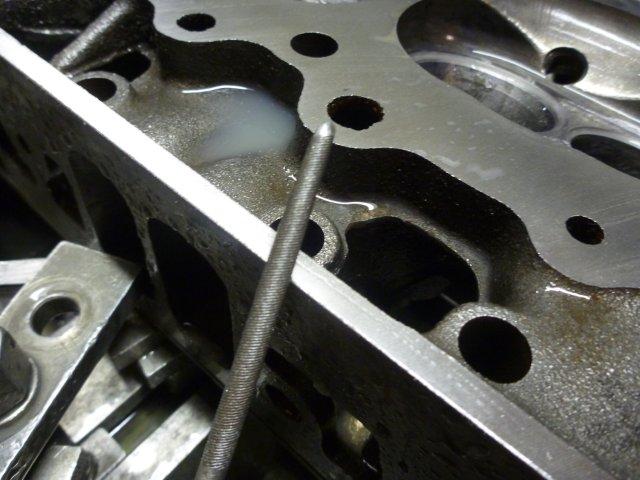

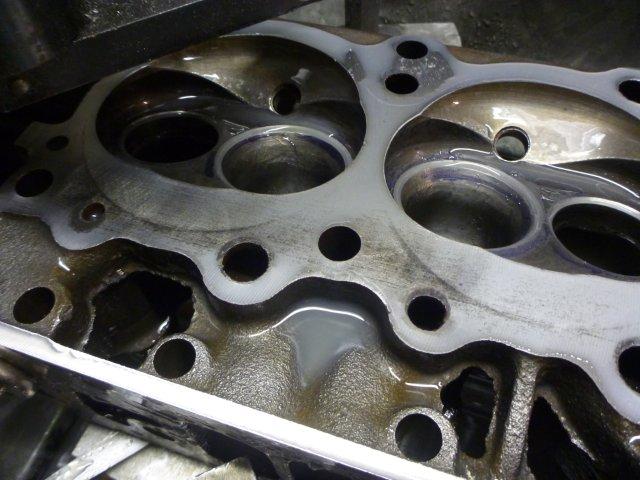

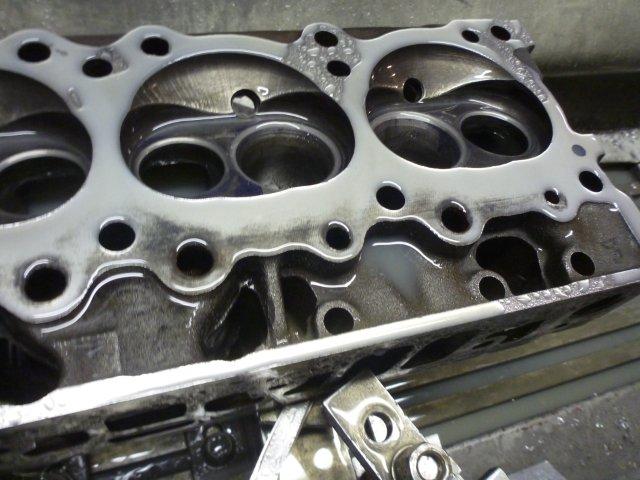

Da skal toppene planslipes aldri så lite for ny finish på dekkplanet for topp-pakningene :

Vi ser at både høyre og venstre topp hadde litt  ujevne flater som selvfølgelig blir helt plane etter bearbeiding / planslip.

Putler litt med kanter og radier etter sliping :

Greit at kunden ikke skamskjærer seg på kantene når han skal montere toppene på motoren 🙂

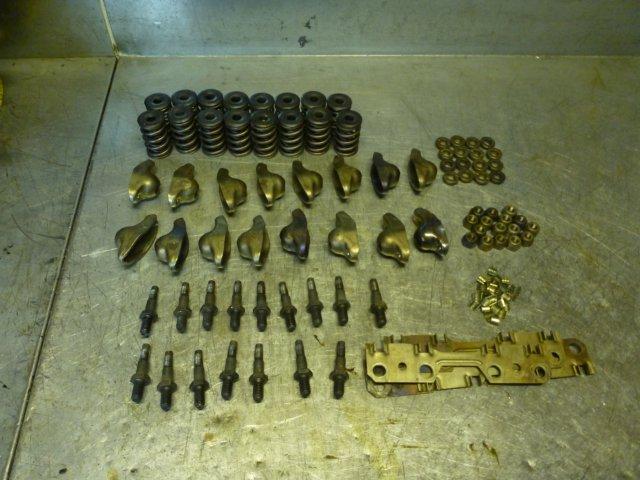

Vi har systematisert litt innmat her før montering :

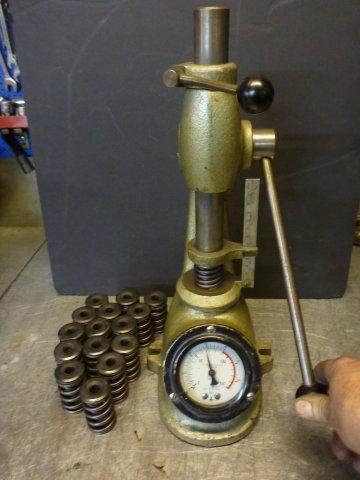

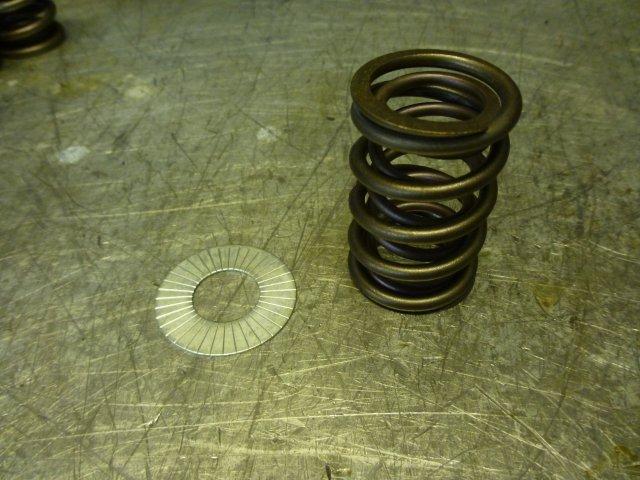

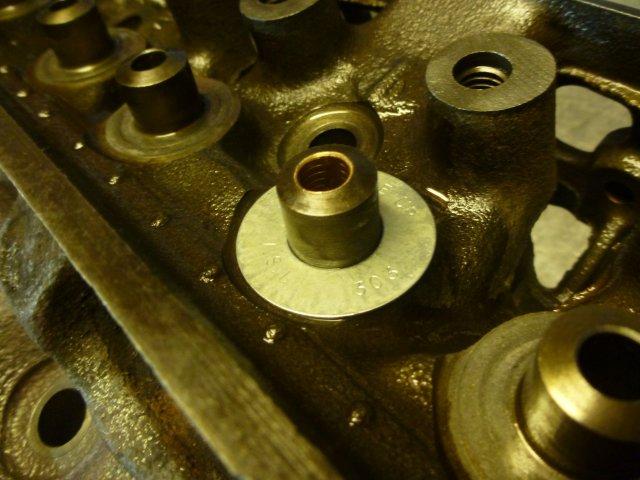

Vi trykktester fjærene og dedikerer shims på ventiler som behøver det :

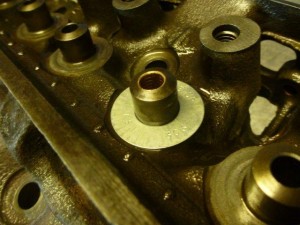

Shims plasseres og ventiltetninger , her bare noen små ringer , monteres :

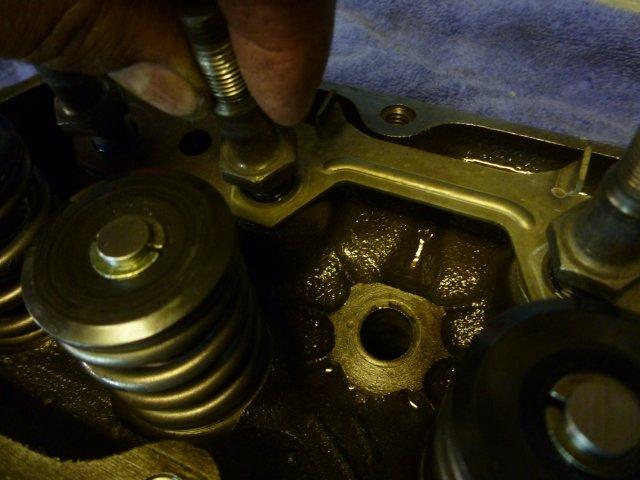

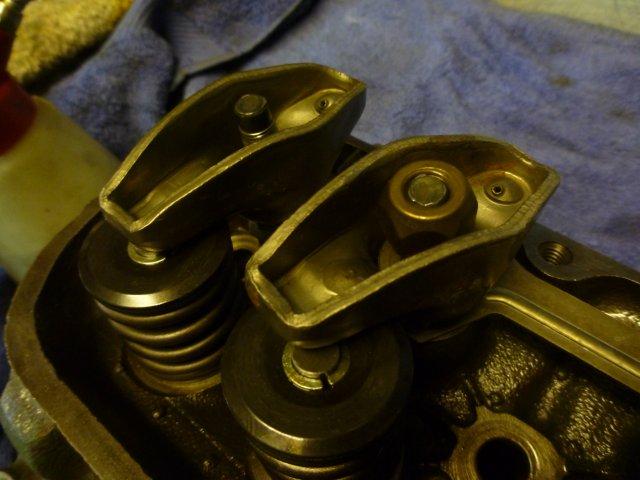

Støtstengenes styreplater og studs samt vippearmer på plass :

Her er vi klar før ventiler settes i og etter de er montert :

Da kan kunden hente sine Pontiac v-8 topper ferdig overhalt .

Ser litt bedre ut nå 🙂

EBB TECH ønsker lykke til med prosjektet 🙂

Skulle du ha behov for noe arbeider med din V-8 motor ta gjerne kontakt for pristilbud / levering.
