Volvo 5 sylinder ( T5 ) veiv balansering.

[ 17 november 2013 ]



EBB TECH har som spesialitet å balansere alt ifra helt STD motorer til fullt racing preparerte løpsmonstre.

Noen av de best anvendte kronene i ett motorbygg ligger nettopp i det å sørge for at motoren får optimale driftsforhold og da også klarer å levere optimal effekt.

En godt balansert motor frigjør mer effekt og gir bedre dynamikk i sin gange og sitt arbeide.

Balanseringsprosessen er dermed en av viktigste prosessene i hvilket som helst motorbygg.

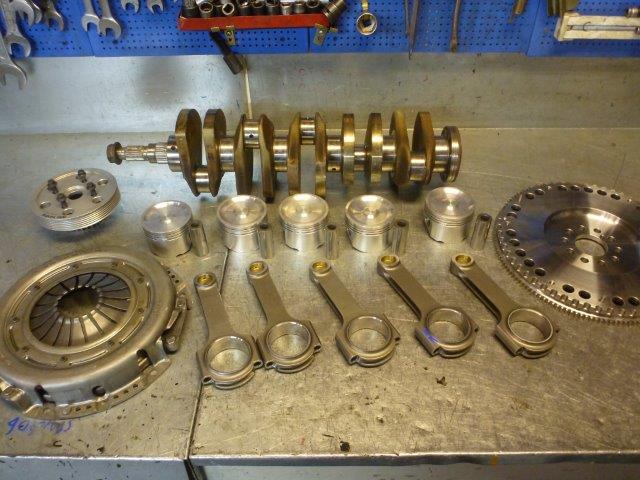

Her om dagen dukket en ganske så vill Volvo entusiast opp med masse motor komponenter som han ville jeg skulle gjøre alt mulig med 🙂

Veivpartiet skal han herje opp mot 8000 + rpm så det vil han ha skikkelig balansert og selvfølgelig skal jeg ordne det for ham.

P1290358P1290273

Veiven har vært brukt i adskillige mil på gaten før mens de andre komponentene er flotte nye oppgraderte deler fra øverste hylle 🙂

Nå er disse Volvo motorene som han driver med av type 5 sylindre og det gjør det litt mer krevende å balansere enn en vanlig rekke 4 sylinder motor.

Men det skal vi se på litt senere…

Jeg vasker alle komponentene først og så inspiserer og måler ut diverse ting.

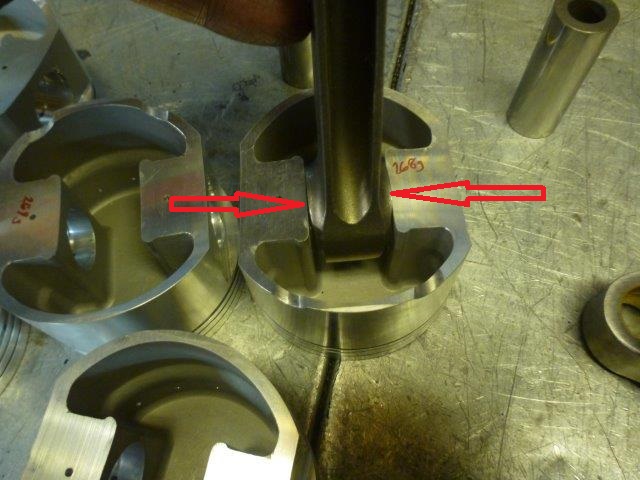

Svinghjul , clutch , veiv , stempler og remhjul så greit ut mens rådene var det en liten problemstilling med :

P1290359 - Kopi

Det finnes  ingen klaring mellom selve rådenes sideflate i den lille enden og det er ett problem som jeg må ordne opp i.

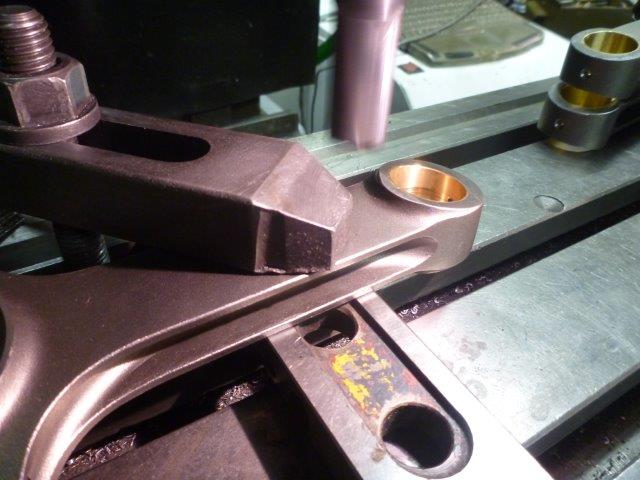

Det gjør jeg ved hjelp av fresen så jeg monterer rådene opp i fresebordet :

P1290360

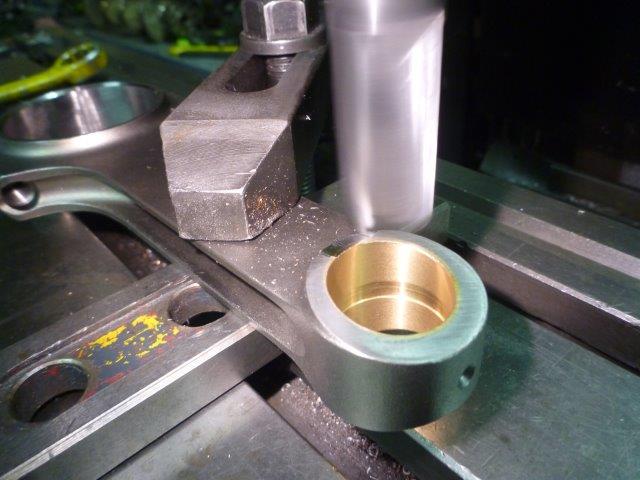

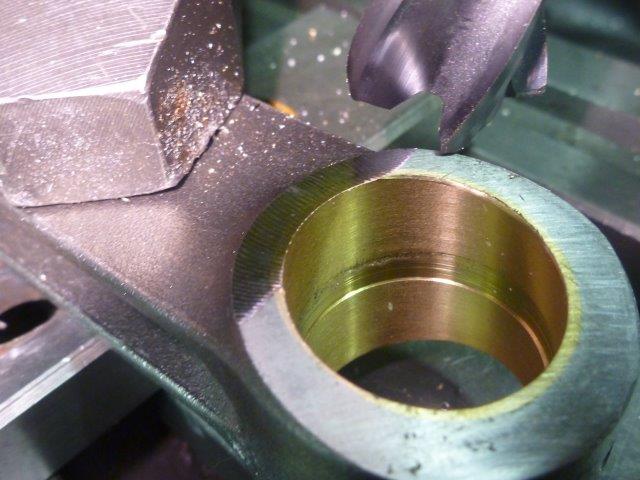

Finner frem en egnet 4-skjærs fres og freser bort materiale slik at jeg får klaring mellom råde og stempel :

P1290369 P1290363

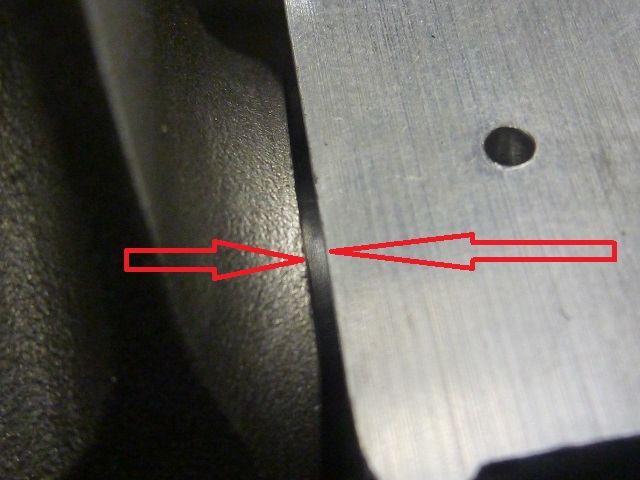

Etterpå blir det klaring nok :

P1290367

Da er komponentene klare for selve balanserings prosessen.

En slik 5 sylinder motor , pga. designet med 5 sylindre ,  krever en helt spesiell balanserings teknikk hvor veiven må ha såkalte ” bob vekter ” påmontert for å få korrekt utmåling og korrigering.

Men la oss se hvordan selve utmålingen blir hvis vi ikke har våre motvekter påmontert .

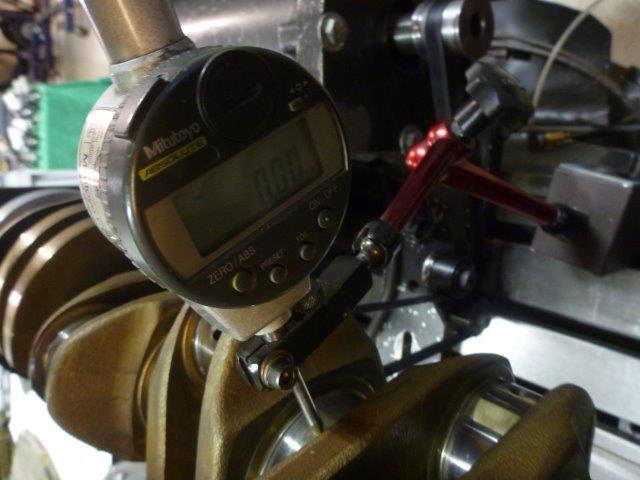

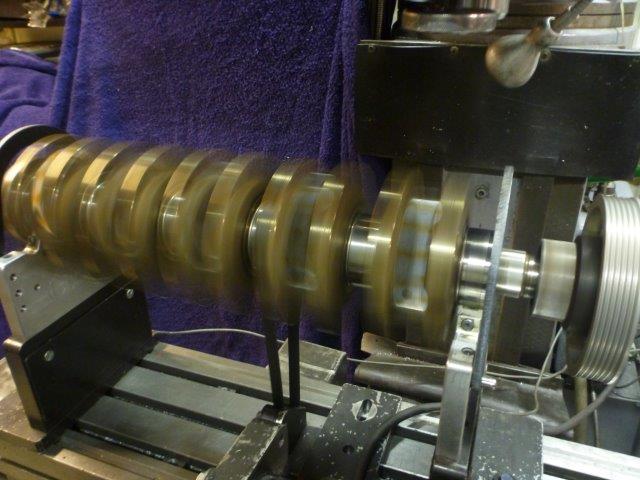

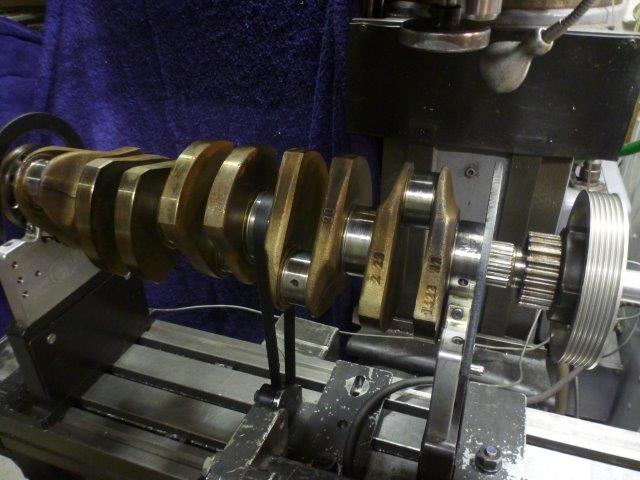

Her har jeg montert veiven , utført kontrollmålinger på diverse med bl.a kast på veivens rammeopplagring :

P1290390

P1290376 P1290392

Spinner den opp , uten motvekter slik at vi kan få se hva som skjer da.

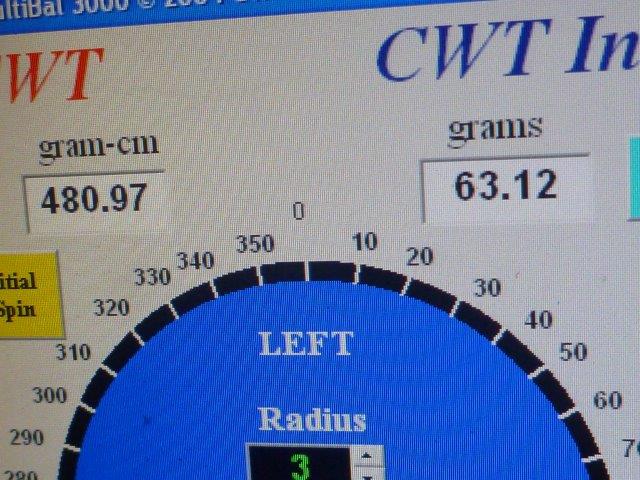

Her er resultatet vi får :

P1290379

Over 60 gram feil ( ifht ønsket standard ) både i front og bak på veiven. Disse tallene viser at veiven ikke skal korrigeres med over 60 gram men at veiven , siden den er en 5 sylinder motor , MÅ få montert opp motvekter for å kunne avleses og korigeres.

Legg merke til at selve kvaliteten på balanseforholdet i motoren er oppgitt som : Gr – cm.

Se på hva det er ved utmåling UTEN motvekter  : 480 gr-cm.

Det er himmelsk langt borte fra mitt krav om : 1,5 gr-cm for ett slikt gromt bygge !

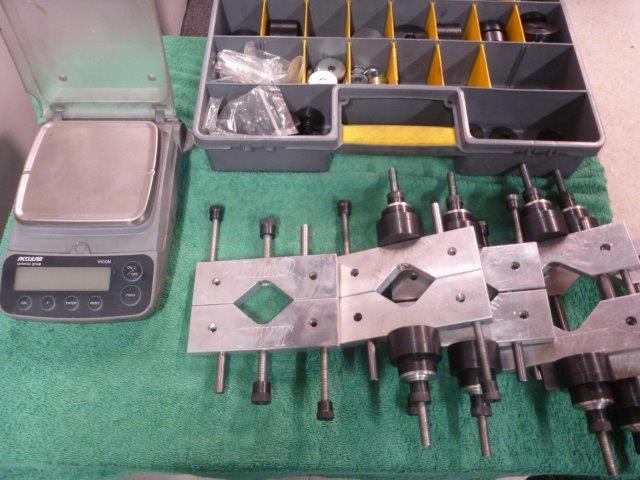

Her er motvektene som skal monteres på hver rådetapp :

P1290391

De til høyre har nettopp vært brukt på en v-8 motor så de har masse vekt på seg mens den til venstre er uten vekter på.

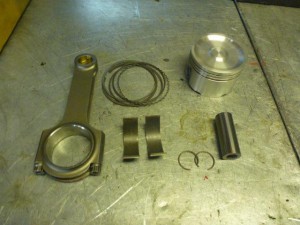

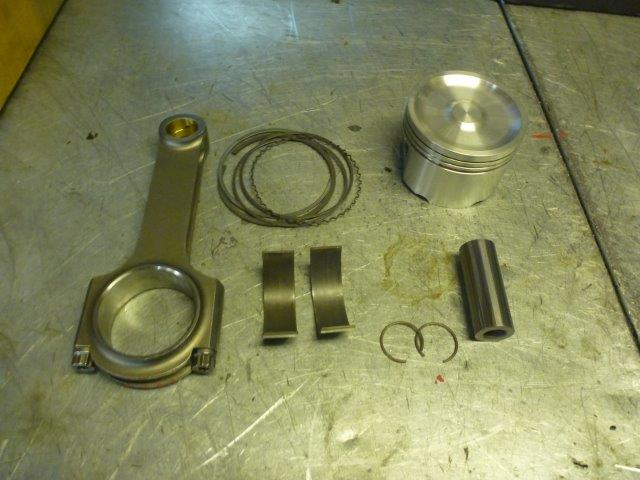

For å finne ut hvor mye disse motvektene skal veie må en del kalkulasjoner og oppveiing av deler utføres . Disse komponentene er involvert i dette arbeidet :

P1290381

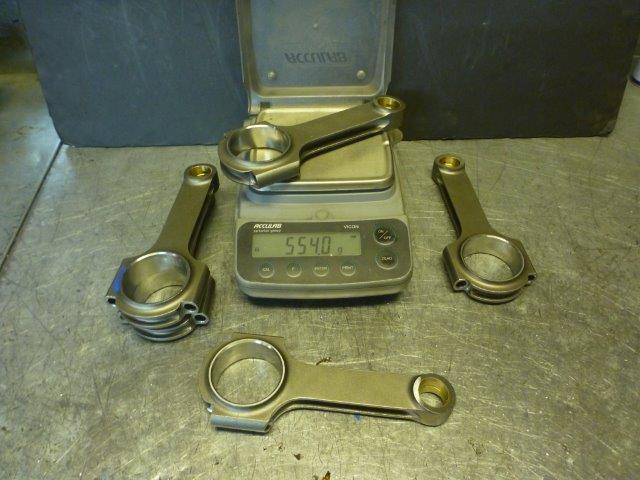

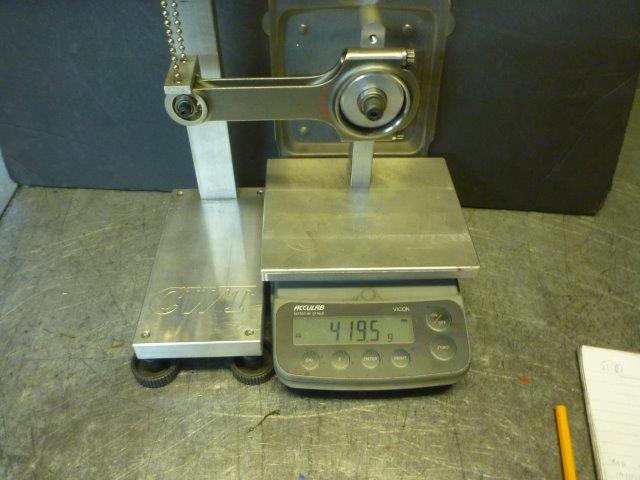

Jeg veier rådene både på totalvekt og fra ende til ende :

P1290374 P1290382

(Rådene er korrigert på vekt innenfor tiendels gram.)

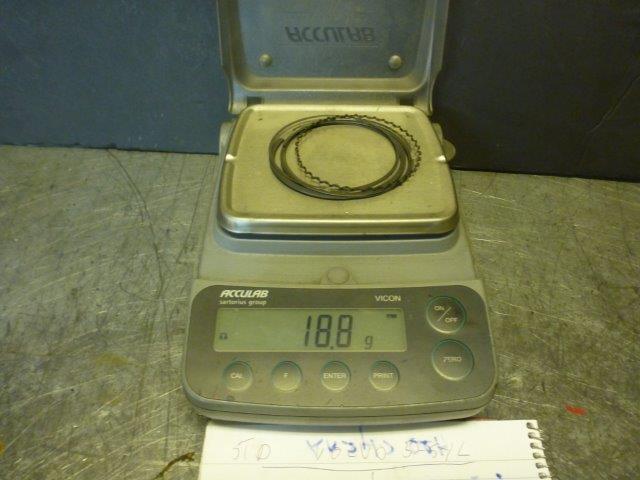

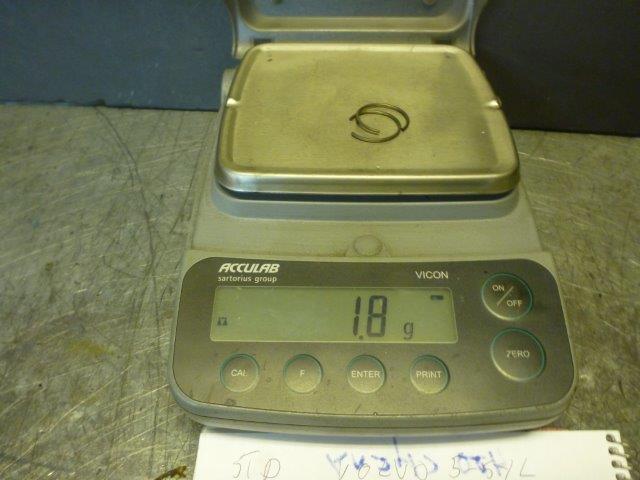

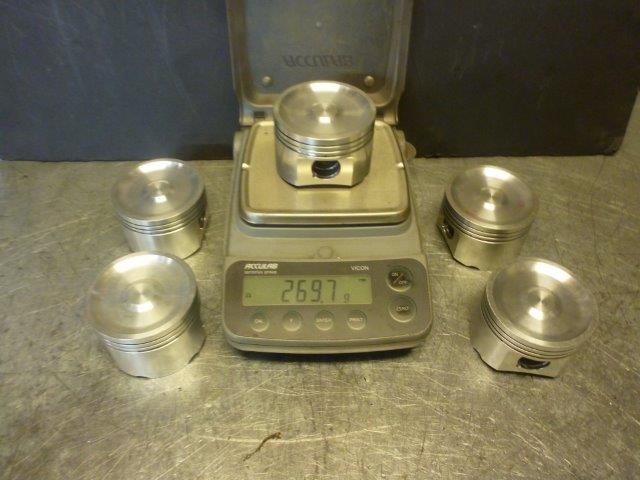

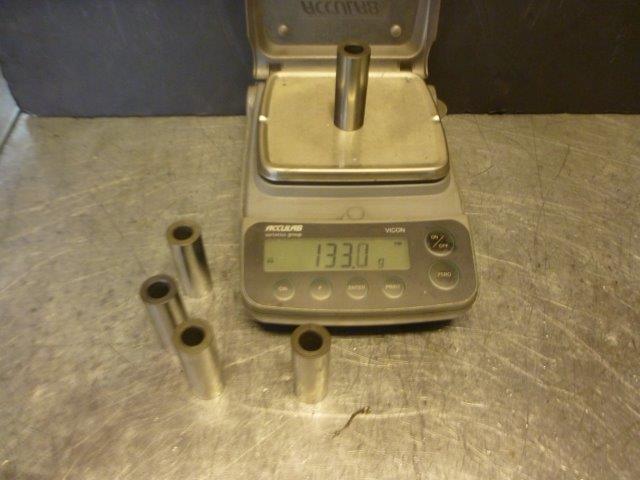

Resten av komponentene veies også :

P1290373 P1290375 P1290388 P1290387

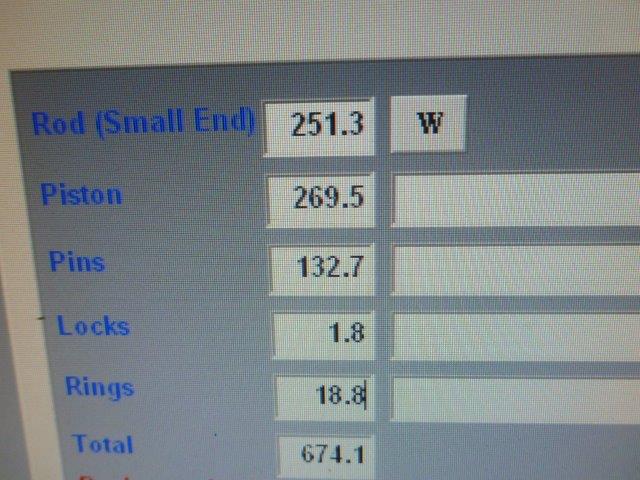

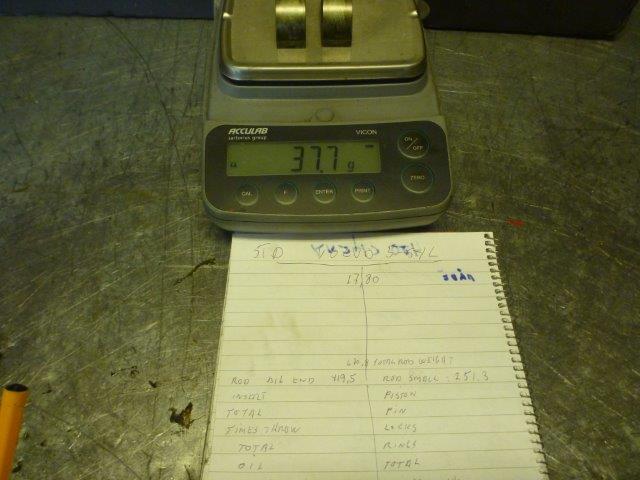

Lagerskålene blir også veid da de er med på regnestykket som til slutt skal utføres :

P1290384 P1290389

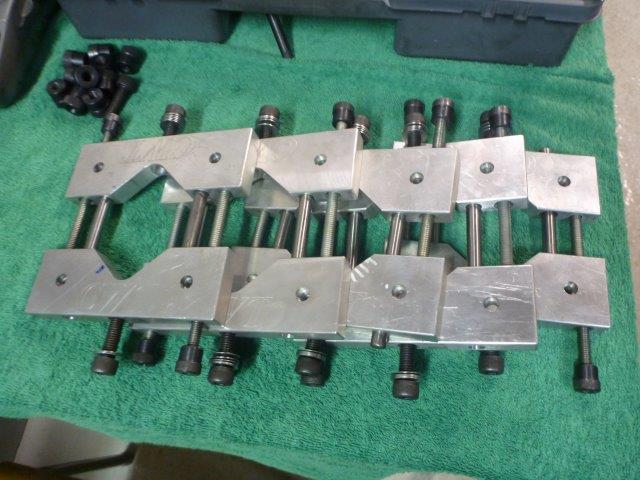

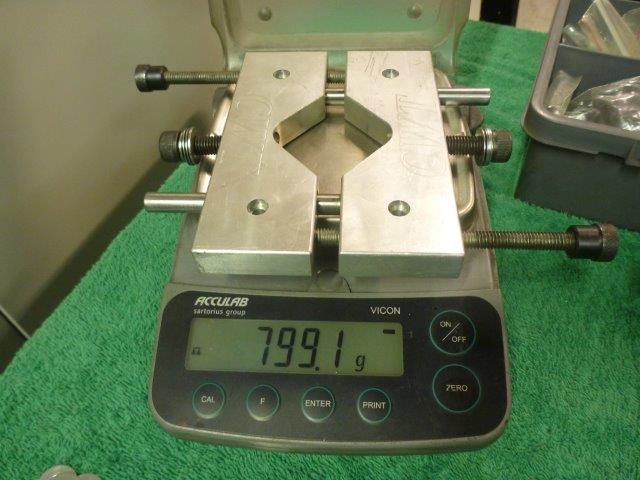

Da er vi endelig ferdige med all veiing og vekt korrigering på komponenter og kan begynne å sette opp vektene med forutbestemt vekt :

P1290394 P1290395

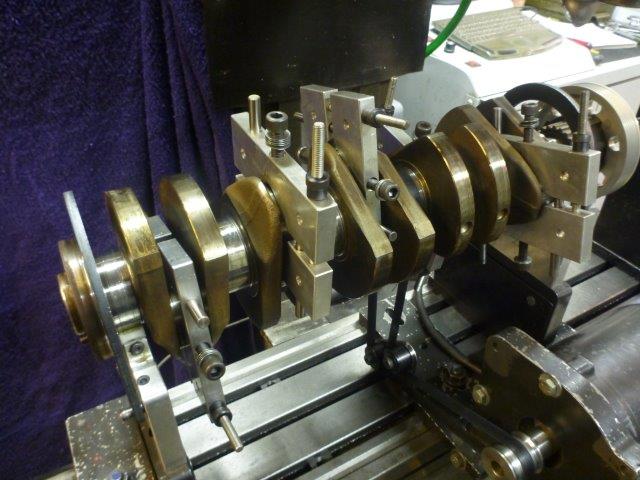

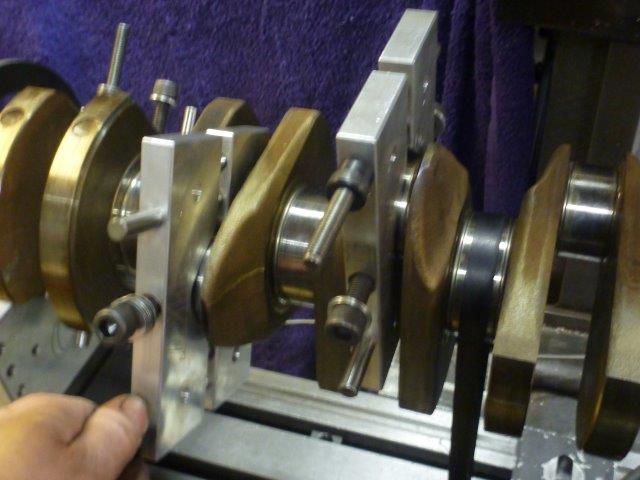

Vektene er nå satt opp med korrekt vekt og jeg monterer dem på veivakslingen som ligger i balanserings benken :

P1290397 P1290398

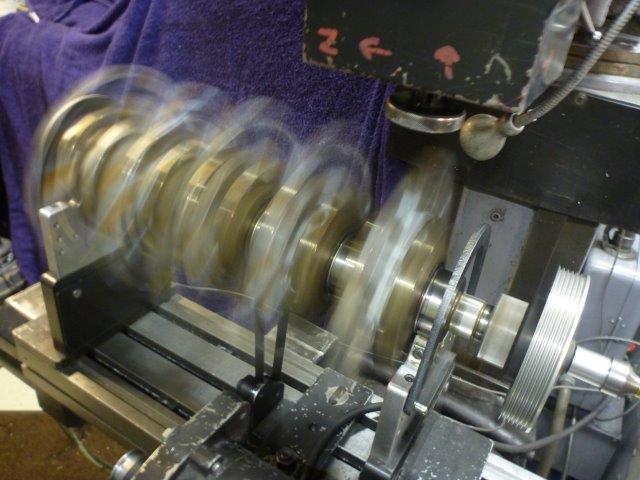

Da går jeg i gang med å få balansert ut selve veiven med fremre reimhjul så den spinnes en første gang , med motvekter på :

P1290399

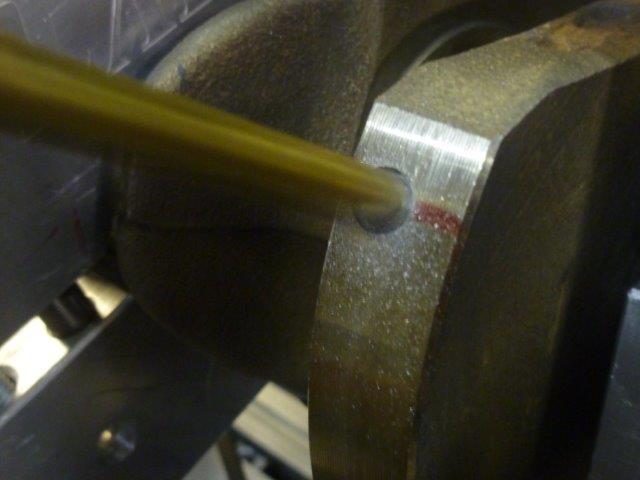

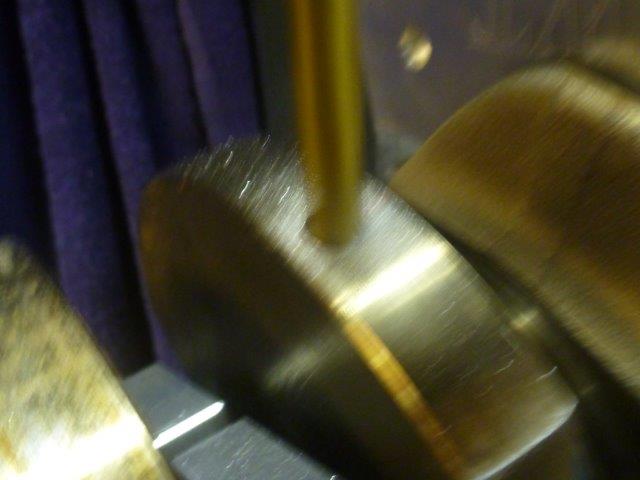

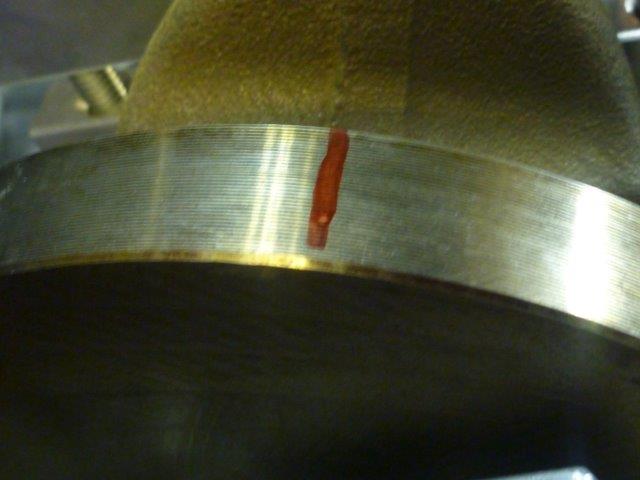

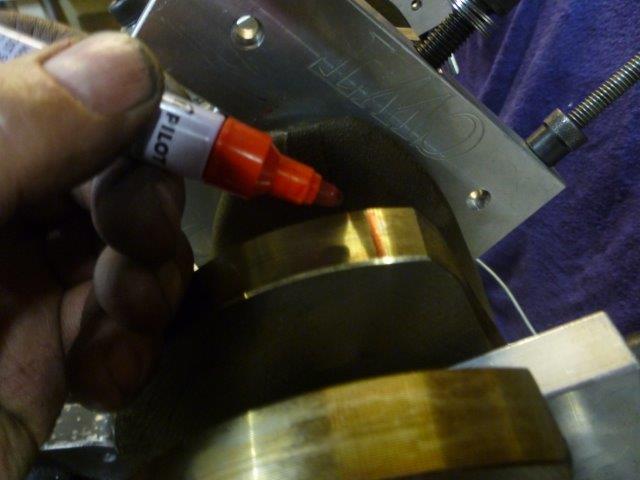

Leser av første utmåling som sa noe sånn ca 9 + gram bak og 11 foran som skulle korrigeres og det merkes av og bores ut på selve skinkene :

P1290405 P1290406 P1290408 P1290407

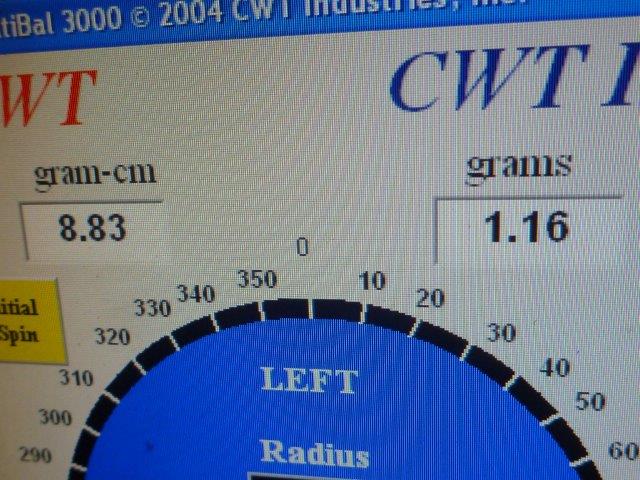

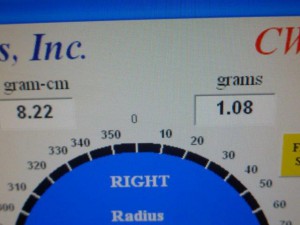

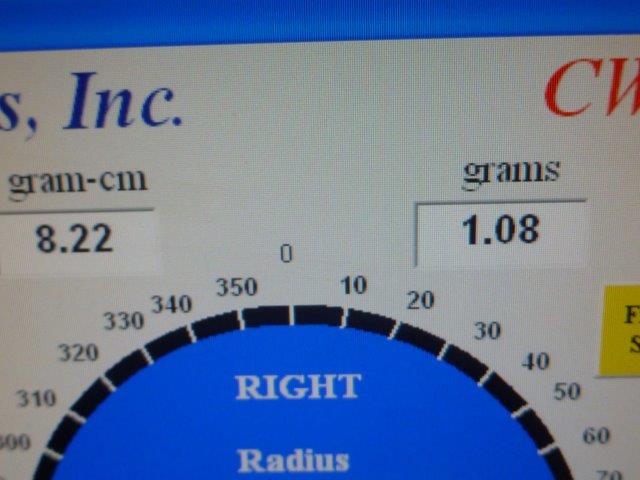

Etter første korrigering ser jeg at jeg begynner raskt å nærme meg målet som er : 1,5 gr-Cm :

P1290411 P1290410

Gr-Cm er ennå for høyt ( ca 8 gr-cm ) og for å komme ned på vårt ønskede nivå må jeg ennå fjerne litt over ett gram på anvist plass på skinkene.

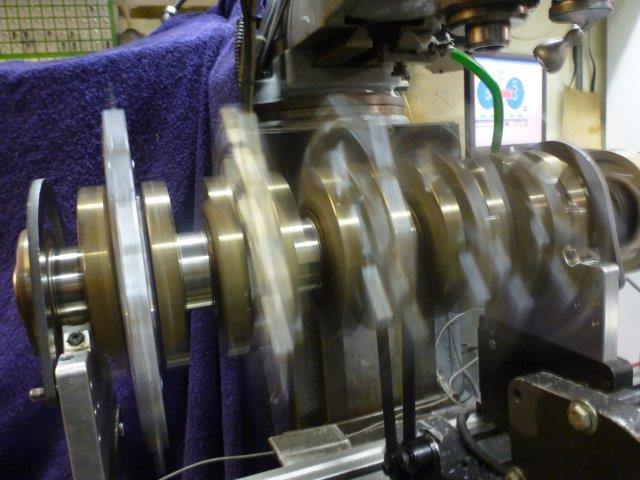

Borer mer ( maskinene sier hvor og hvor dypt med hvilken tykkelse bor )og spinner for ny kontroll :P1290412

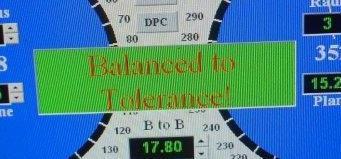

Se der ja , maskinene ble fornøyd :

P1290416

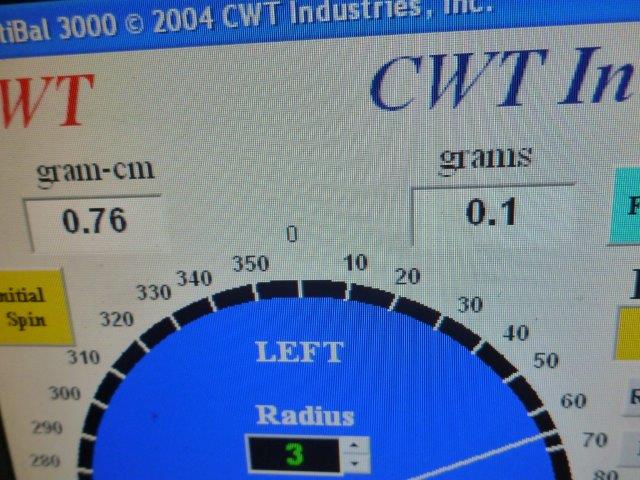

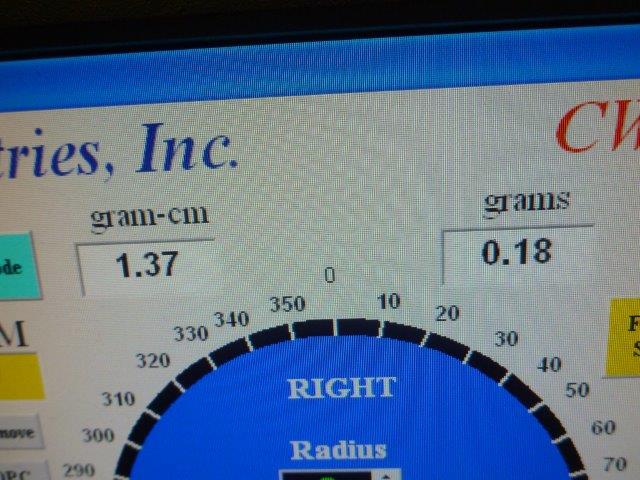

Jammen meg klarte jeg å få så god toleranse som nesten mulig med denne maskinen her :

P1290418 P1290417

Når er jeg til og med UNDER vårt krav til 1,5 Gr-Cm så da blir det bra 🙂

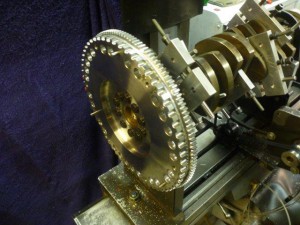

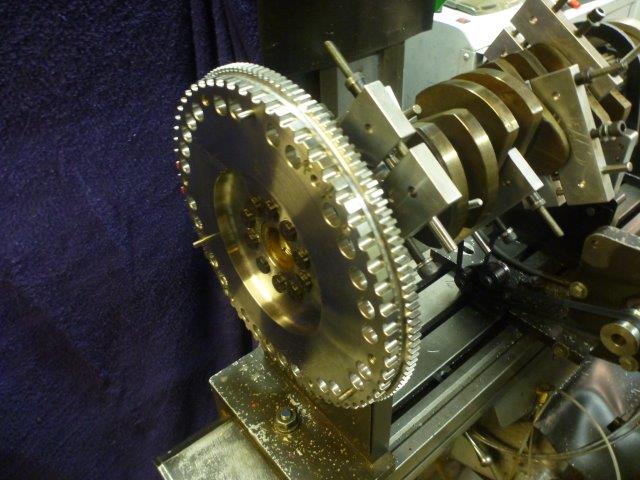

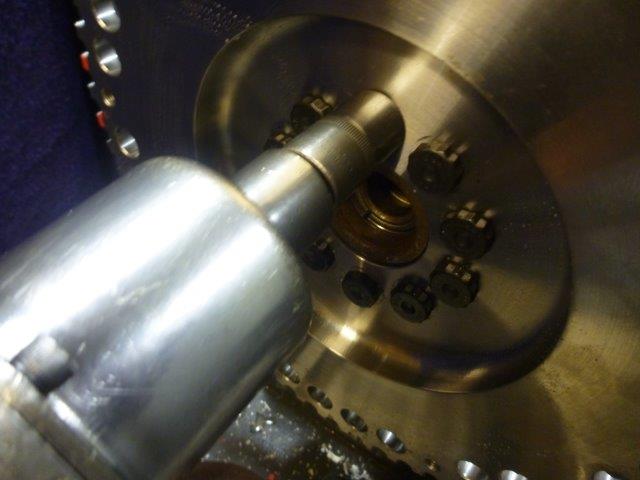

På med svinghjulet , for det skal nå justeres på den ferdig utbalanserte veiven :

P1290419 P1290420

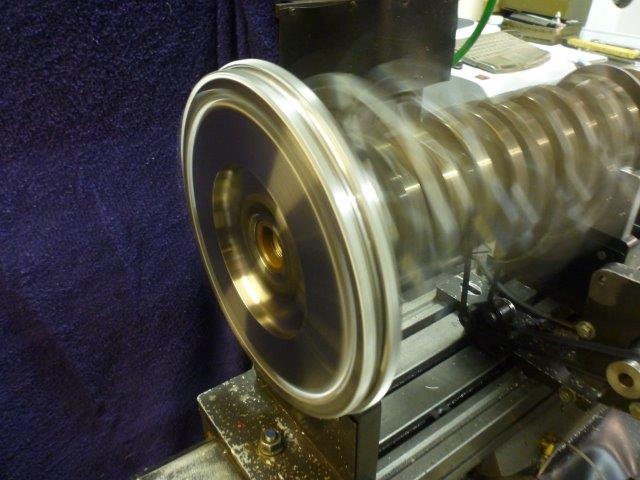

Snurrer i gang og måler ut :

P1290421

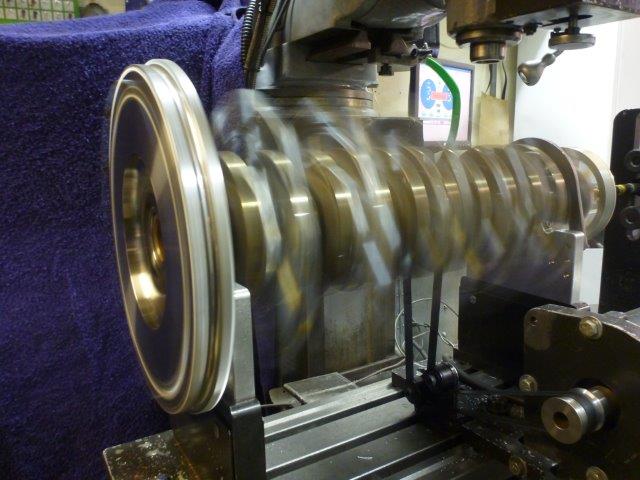

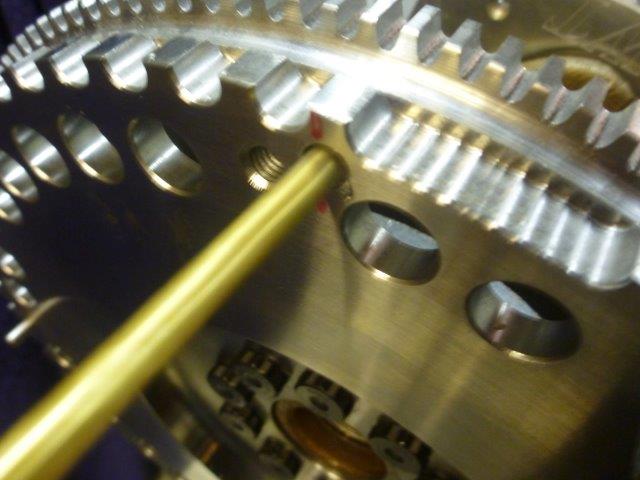

Får anvisning på sted jeg må korrigere vekt , borer ut og snurrer igjen :

P1290423 P1290424

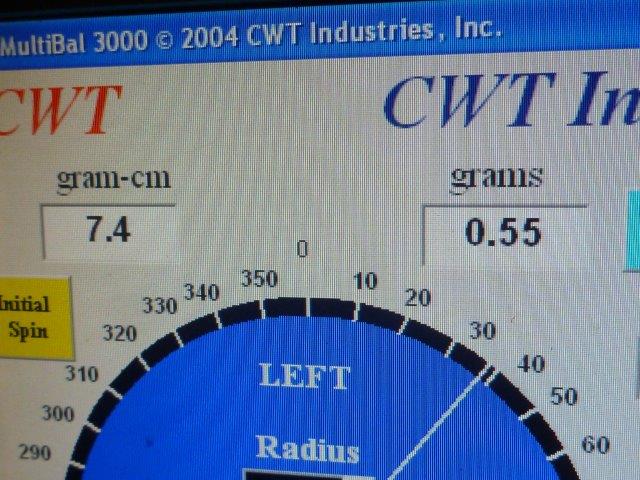

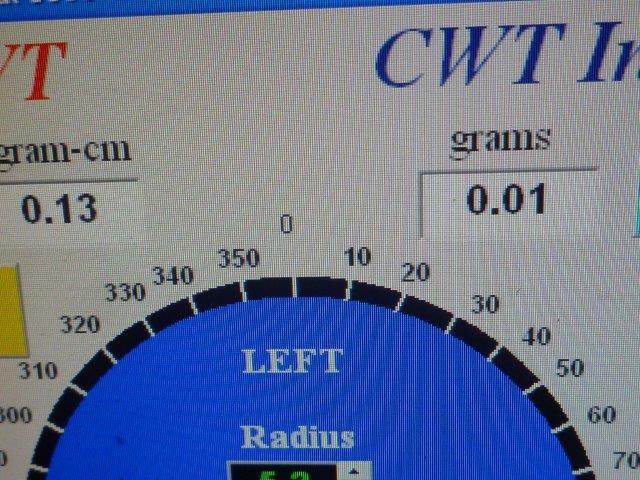

Etter 2 korrigeringer er jeg nede i 7,4 gr-cm og avslutter med 0.13 Gr-Cm som er rimelig race spec 🙂

P1290425 P1290427

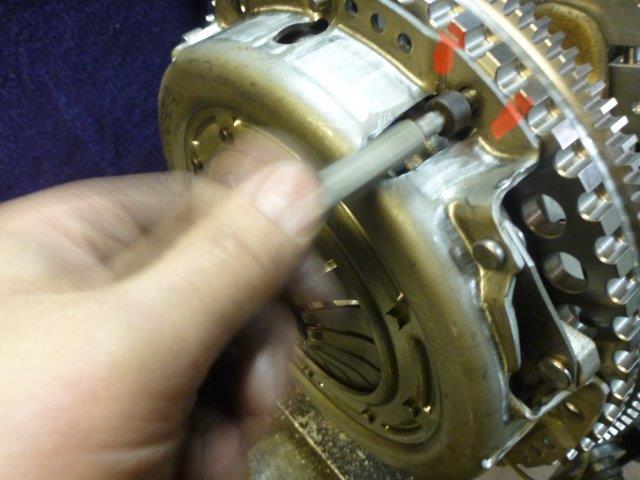

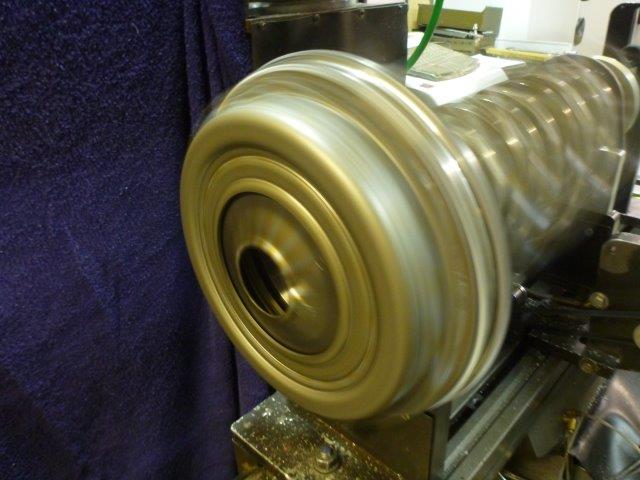

Så er det trykkplaten sin tur :

P1290428 P1290429

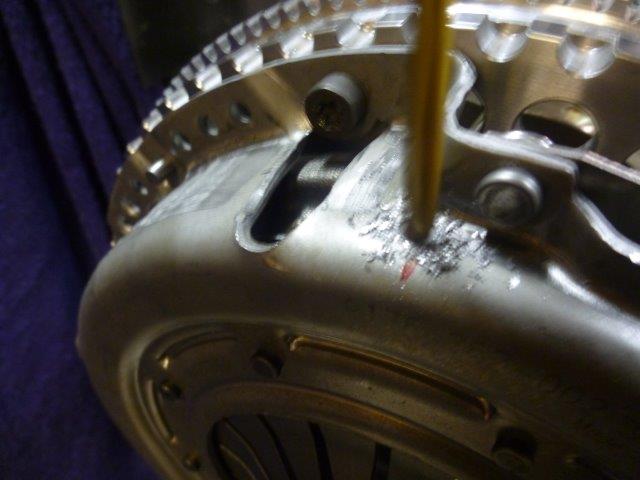

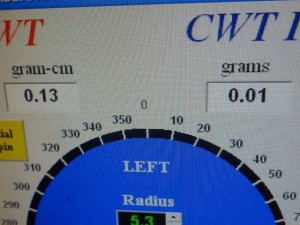

Den skal også få skikkelig god kvalitet på balansefaktor så vi korrigerer med utboring :

P1290431 P1290439

Fulltreffer også på trykkplaten og jeg er meget fornøyd 🙂

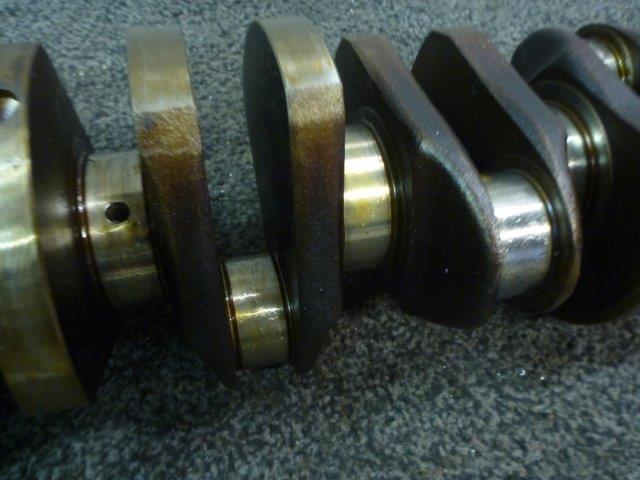

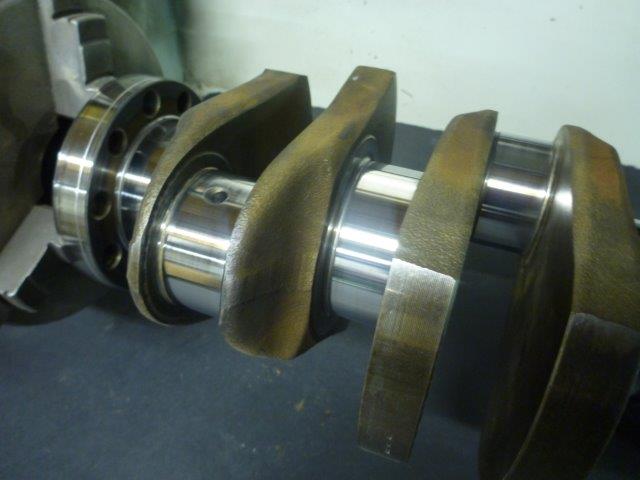

Til sutt skal jeg NANO behandle og Micro- polere selve lager tappene og det blir jo bra sammenlignet med hvordan det så ut før :

P1290273 P1290441

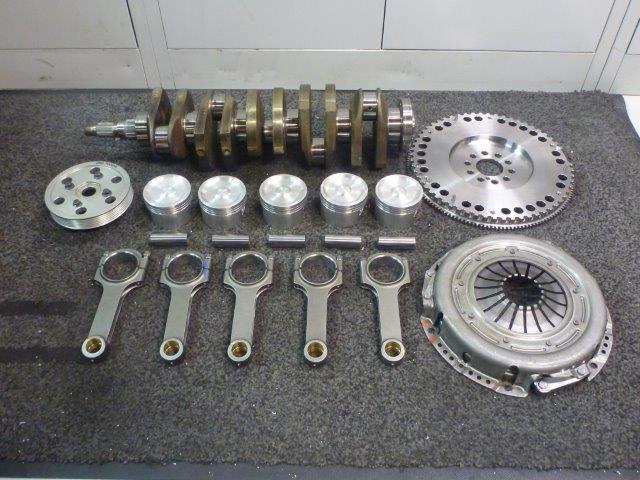

Da er veivpartiet ferdig balansert til race-spec`s og kunden kan nå avhente klar til montering.

P1290443

Vil du vite mer så les om balansering i hovedmenyen.



Skulle du ha behov for balansering arbeider på din motor ta gjerne kontakt for pristilbud / levering.
